爆破测振仪L20-N连接操作及注意事项

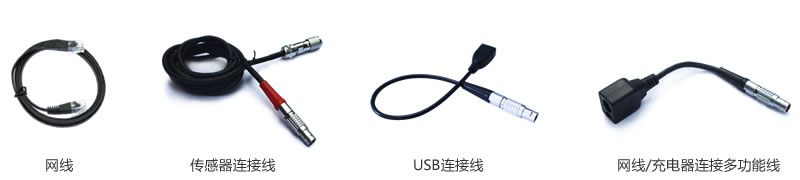

一、爆破测振仪L20-N线缆一览

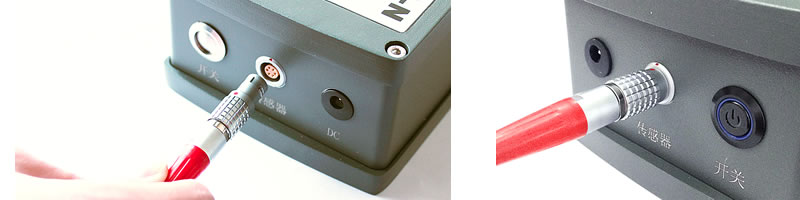

二、接插件的接插原则
插入：接头与仪器红点对应，插入后自动锁死；
拔出：握住插件螺纹部位，往外拉即可分开；
线缆：多功能线、信号线、网线、USB线。

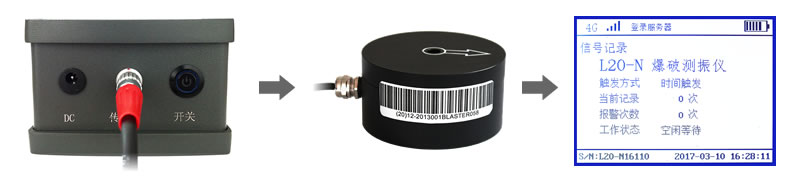

三、信号记录的连接操作
步骤1：信号线红色端连接记录仪右侧“传感器接口”
步骤2：信号线黑色端连接传感器接口；
步骤3：检查连接，仪器能够进入采集界面，说明连接准确；

四、其他功能连接步骤

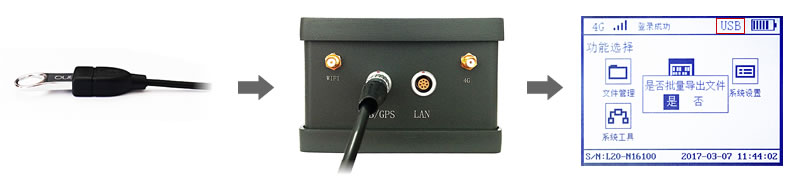

1、取数连接步骤

U盘插入USB线一端另一端连接记录仪左侧USB接口状态区域显示USB图标

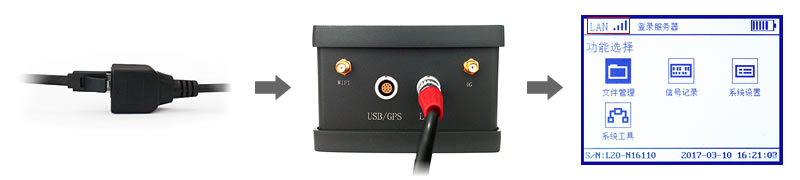

2通讯连接步骤

网线插入多功能线一端另一端连接记录仪左侧LAN接口显示屏状态区域显示通讯图标

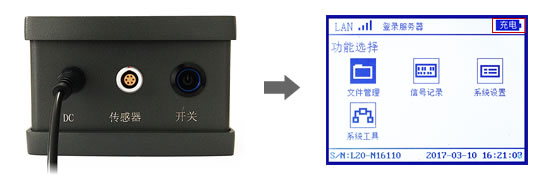

3充电连接步骤

充电器插入DC接口显示屏状态区域显示充电图标

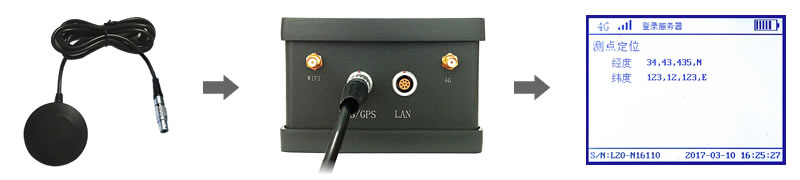

4 GPS连接步骤

GPS模块插入USB/GPS接口记录仪自动获取位置信息

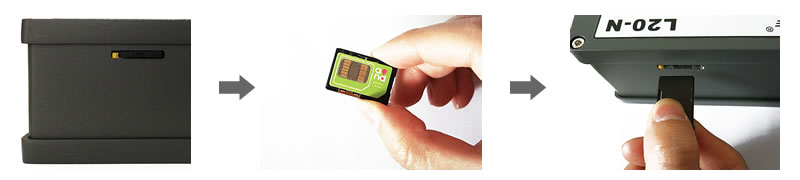

5 装卸SIM卡

抵住黄色取卡点弹出卡槽将整张SIM卡装入卡槽内将装入SIM卡的卡槽卡面向下插入记录仪内
