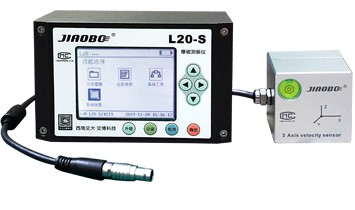

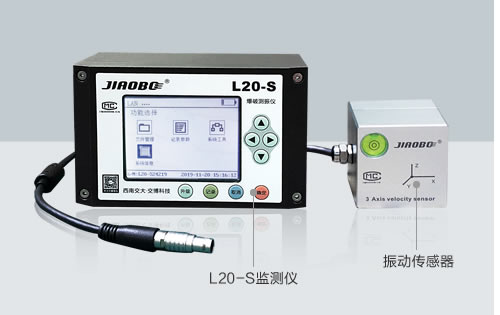

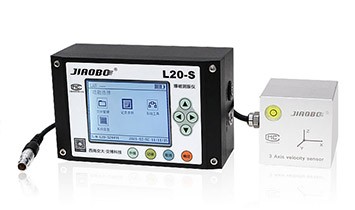

爆破测振仪L20-S【本地版】 L20-S爆破测振仪，是一款性能可靠、操作简单的传统爆破测振仪，该仪器针对工程爆破设计，符合公安部门的监管要求和爆破行业标准，用于评定爆破施工引起的振动对临近保护物的影响，搭载了全新的采集模块，可在测点处通过U盘快速地导出已存储的文件自2011年上市至今，累积销售两千余套，参与了数万个测试项目，是检测机构首选的爆破振动监测设备。 一、适用领域 【1】地下爆破振动检测
山岭隧道、地铁隧道、水工隧道因钻爆施工振动检测 【2】露天爆破振动检测 城镇浅孔爆破、复杂环境深孔爆破，狭窄沟谷硐室爆破等施工振动检测
【3】拆除爆破振动检 楼房、桥烟囱、冷却塔、厂房、围堰、堤坝等拆除爆破振动检测
|
| 二、优势及特点 |
 |
 合法具有制造计量器具许可证、性能检验报告和计量部门的 校准证书，能够传递测试与计量的合法性； |
 |
领先 提供3个通道、24位A/D 和10K采样率的信号记录，拥有目前业界最高水平的幅值和时间精度； |
|
 |
通用 不仅支持三分量的速度/加速度同步测试，还提供了多种信号记录模式，可满足不同振源的监测需求； |
 |

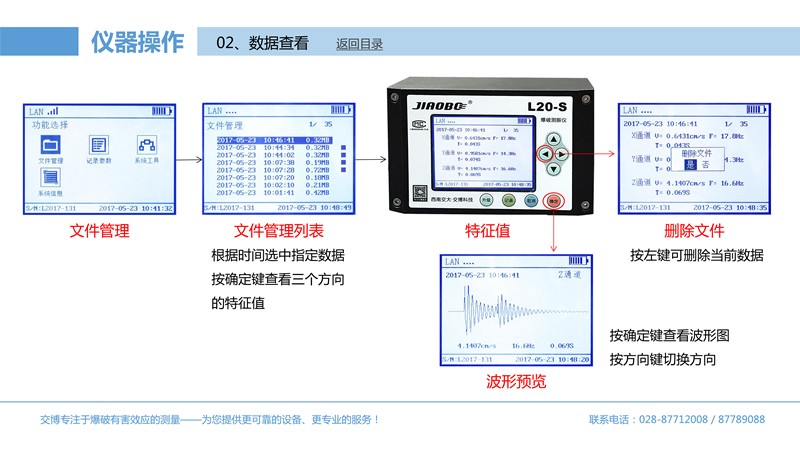

易用 界面操作简便，每个事件记录后，可通过机载显示屏立即查看振动峰值和主振频，也可以通过U盘快速导出数据文件；
|
|
 |
可靠 铝合金外壳，密闭的电子元件和金属航空接头，保证了仪器在最严酷的恶环境下提供长期无故障服务； |
 |
便携 内置大容量硬盘和锂电池组，能够独立完成测试工作；体积小、重量轻，标配专用仪器箱，方便出行携带。
|
 一、功能 振动记录
1．电平模式（适用于爆破）
数据获取
1．现场U盘高速取数
2．仪器连接计算机取数
3．局域网取数
信号分析
1．频率谱/功率谱/一阶积分/一阶微分/高低通滤波
2．三矢量合成计算
3．萨道夫斯基经验公式计算K和α
监测报告
1．事件报告
2．地震波衰减计算报告
其他功能
1．支持本地校准仪零点
2．通过U盘升级和维护系统
3．与计算机同步时钟
分析软件

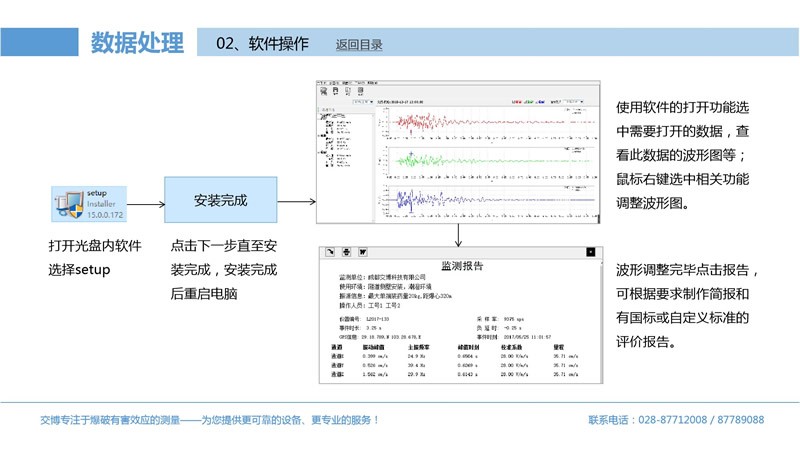

标配BVA2.0爆破振动分析软件 提供完善的数据管理和报告制作功能 |
二、性能 性能指标
通道：3个通道，标配振动速度传感器（选配加速度） 量程：0.001~35cm/s 分辨率：0.0001cm/s 精度：±5% 频响范围：5~500Hz A/D精度：0.21um (24Bit) 采样频率：10K sps 波形记录
记录模式：手动、单次、循环 振动触阀：0cm/s~3.5cm/s或高于环境固有振动5%（自适应） 记录停止：固定记录时长或记录持续到振动低于触阀值后1秒 记录时长：1s~99s，1秒步幅连续可设 存储能力：32GB，最大支持10240个事件存储 物理参数

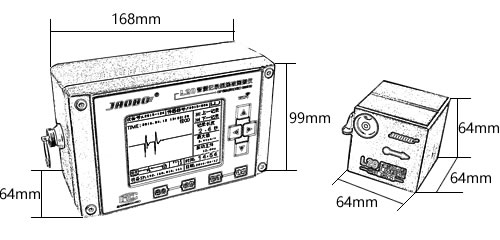

尺寸：168mm*99mm*64mm 重量：1.28kg 显示：3.5寸LCD屏，特征值、波形图显示 电池：7.4V（9.6Ah）锂电池，连续工作3天 按键：8个触控按键 输出接口：USB2.0接口和Rj45网口 使用环境：-35~60 ℃，90 ％ RH 防护等级：IP57 质保：叁年 |
 |

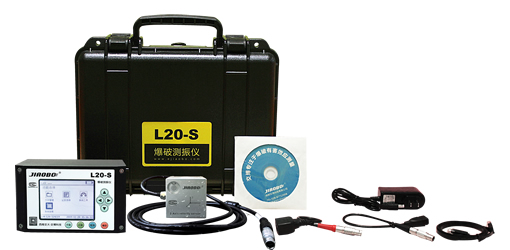

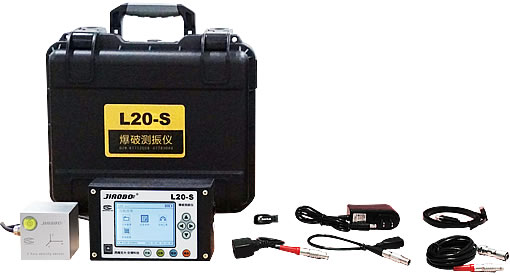

一、标配清单

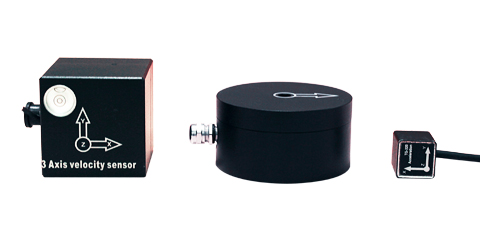

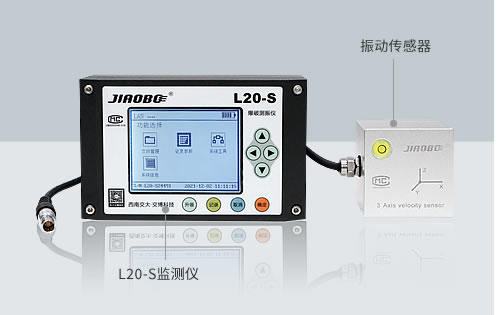

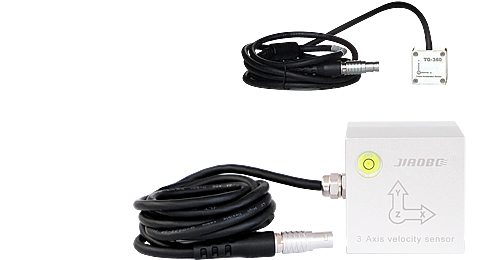

L20-S型振动监测仪 TT-3/5-500Hz三分量速度传感器
电源适配器(充电器)防护箱
屏蔽信号线、网线、多功能数据线、USB线各一条
光盘或U盘内含客户端安装包、操作教程
说明书、质保卡、合格证、出厂检验报告各一份
|
|
 |
 |
L20-S爆破测振仪的适用领域

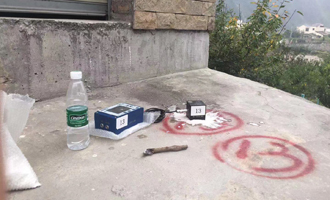

【1】地下爆破振动检测 山岭隧道、地铁隧道、水工隧道因钻爆施工引起的振动对上层建筑物、设施设备或临近既有线的影响；
【2】露天爆破振动检测
城镇浅孔爆破、复杂环境深孔爆破，狭窄沟谷硐室爆破等施工对临近的建筑物、设施设备的有害影响.
【3】拆除爆破振动检测
楼房、桥烟囱、冷却塔、厂房、围堰、堤坝、基坑钢筋混凝土支撑等拆除爆破引起的振动对临近建筑物的影响和评价
|
| 实例一：都汶高速板子沟大桥爆破振动监测

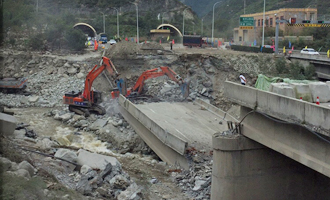

2019年9月，受四川交投有限公司的委托，针对都汶高速板子沟大桥爆破拆除是否对周边建筑物产生安全隐患，我公司选取18处建筑物进行振动观测，对100多户建筑物进行宏观调查，通过前后对比分析，评价爆破振动对周边建筑物的影响程度。
|
   |
|

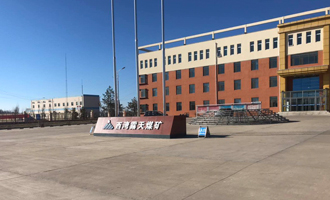

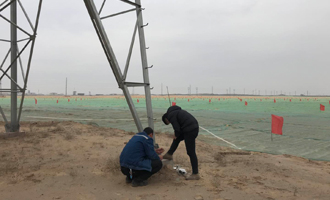

实例二：陕西神木西湾露天煤矿爆破振动监测项目 2018年12月，受陕西神延煤炭有限公司的委托，我司承担了陕西省神木县西湾露天煤矿爆破振动监测项目，本项目预计持续叁年，定期向委托方提交符合行业规范的监测成果，为政府部门后期处置民爆纠纷提供法理依据，为业主单位制定安全管理对策提供技术支持，为施工单位动态调整爆破方案提供数据支持。
|
   |

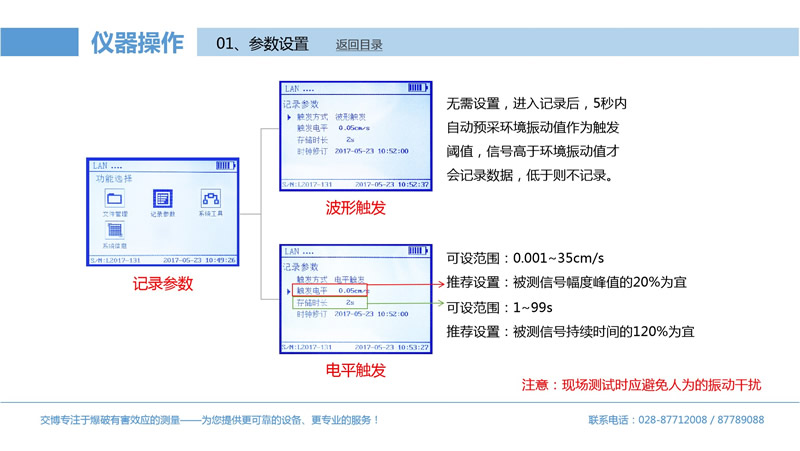

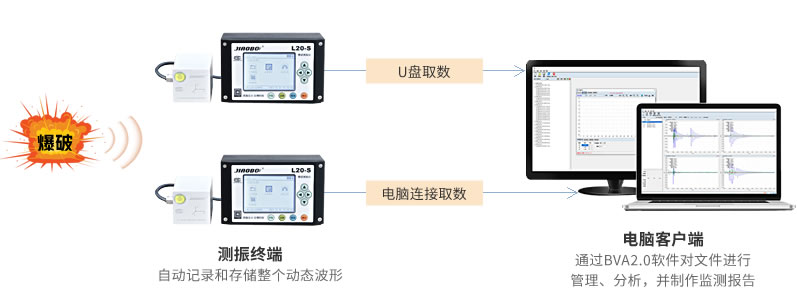

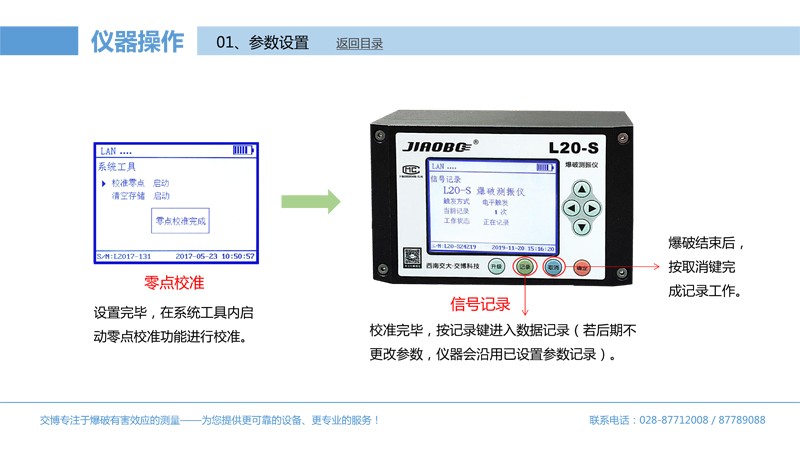

| 一、安装及使用 在爆破现场测试前，用户固定好传感器后打开仪器电源，通过机上触控按键和显示屏完成参数设置启动采集后即可离开现场，仪器即进入工作状态。当爆破振动信号传来时，系统会自动记录和存储整个动态波形，测试人员通过U盘取数或使用装有客户端软件的计算机与仪器建立通讯，对已存储的文件进行管理、分析和报表制作。 |
|

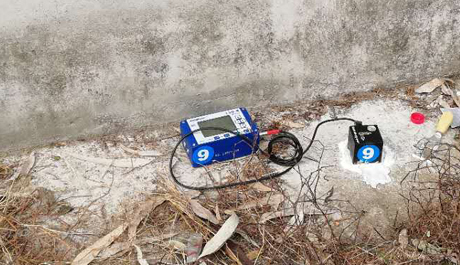

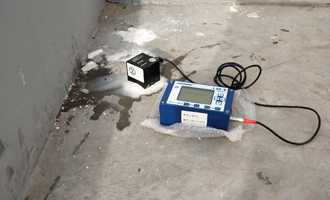

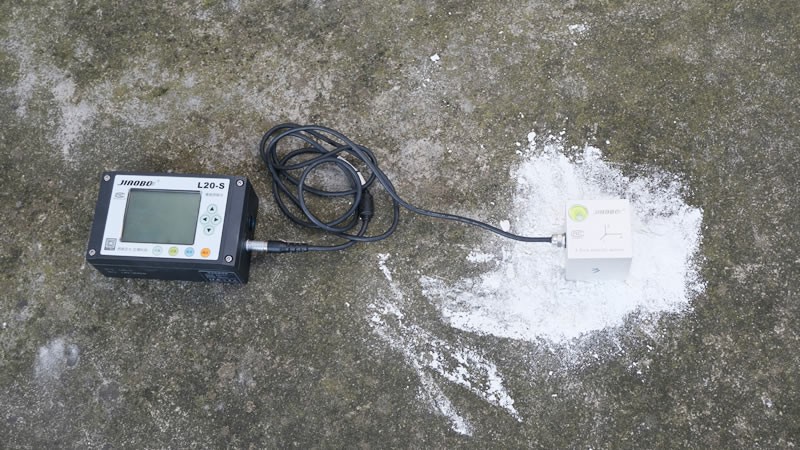

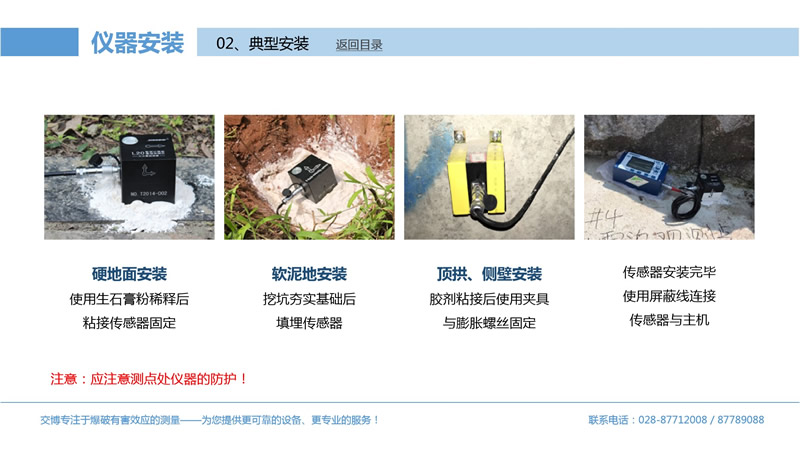

地面安装

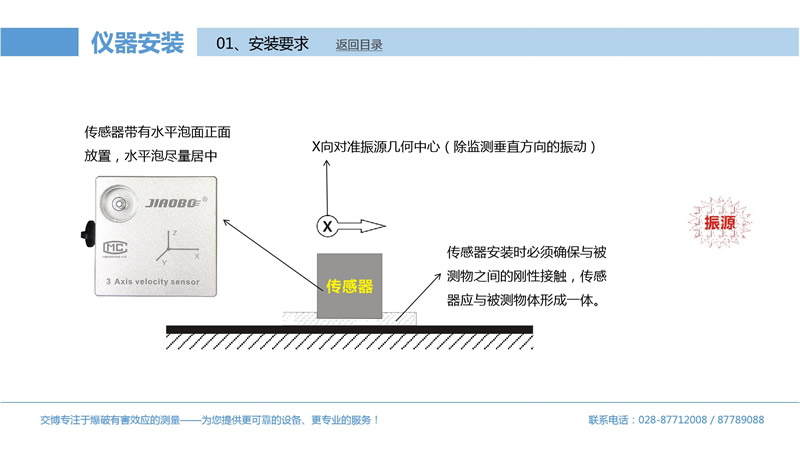

1.清洁被测物体的表面， 2.使用石膏粉作为粘结剂，凝固快，易拆卸； 3.X轴指向爆心，水平放置，与被测面紧密粘合；
4.监测仪放置防护箱内，避免飞石破损仪器；
|
    |
| 二、计量校准 经中国测试技术研究院国家振动基准实验室严格测定，获得《检定证书》或《校准证书》，L20-S型爆破测振仪检测的数据准确无误，并且可溯源至国家基准； |
 |
