爆破有害效应监测
持有企业法人营业执照及省市场监督管理局颁发的《检验检测机构资质认证证书》，依据《爆破安全规程》（GB6722-2014）及国家现行技术规范和规程，采用仪器设备、宏观调查等通过计量认证的方法，对爆破引起的有害效应进行实时监测，判断工程爆破对爆区周围保护目标的影响程度和范围，为工程爆破业务主管部门、业主提供现场准确数据，为施工单位爆破数据优化提供数据支持，为司法部门处理爆破施工引发的民事纠纷提供数据证据，大幅提高爆破安全性，促进智能爆破、精细爆破发展。
授权参数：爆破振动、冲击波、噪声、粉尘、有毒气体等项目的监控量测；
一、适用范围

(1) 爆破振动(检)监测
如：露天爆破、拆除爆破及地下爆破施工诱发的振动(检)监测；
(2) 爆破、爆炸冲击波(检)监测
如：爆破、爆炸等活动诱发的空气冲击波和水中冲击波(检)监测；
(3) 爆破噪声(检)监测
如：如矿山、水利、交通、铁道、基建工程的施工厂区内噪声监测;

二、优势及特点

	专家聘请了十余名教授级高级工程师为公司的技术顾问，涵盖了工程爆破、铁路、建筑、桥梁、隧道、水力水电等领域			资质持有国家质量技术监督部门颁发的《检验检测机构资质认定证书》，其核定的检测范围涵盖了爆破振动、冲击波、噪声等项目

	人员主要负责人同时持有《爆破工程技术人员安全作业证》(高级)和《安全评价师》(一级)职业资格证书			设备使用的设备不仅通过了第三方校验校准，还在显示屏上显示最大值，供现场各方实时监控，保证结果的公正性

	服务维护业主合法权益，坚持第三方公正立场,并按照ISO9001质量管理体系要求实施爆破安全(检)监测			业绩公司成立至今，先后完成业主委托爆破安全(检)监测100余个，参与项目的总投资超过2000亿

		资质齐全企业取得了四川省质量技术监督局颁发的《检验检测机构资质认定证书》(CMA),其核定的检测范包括了爆破振动速度、加速度、空气冲击波、水中冲击波、噪声等爆破安全检测所需全部参数，是具有法律效力的第三方检测机构，可在全国范围向社会出具具有证明作用的数据和结果。法律授权的参数：爆破振动速度爆破振动加速度爆破空气冲击波爆破水中冲击波爆破噪声
团队强大技术团队由教授和高级工程师组成，涵盖了工程爆破、铁路、公路、隧道、桥梁、建筑等领域；团队目前拥有教授8人，公安部高级爆破工程师11人，注册安全工程师7人，注册安全评价师12人，注册建造师10人。		设备先进检测室共拥有120余套国内外主流品牌的仪器设备，其中包含了80余套市面最新款的网络化、自动化仪器，是目前业内拥有仪器数量最多、种类最全的第三方检测机构，在此基础上，我们还配备了不同类别、规格的传感器，可完全胜任各类需求的爆破安全(检)监测工作。

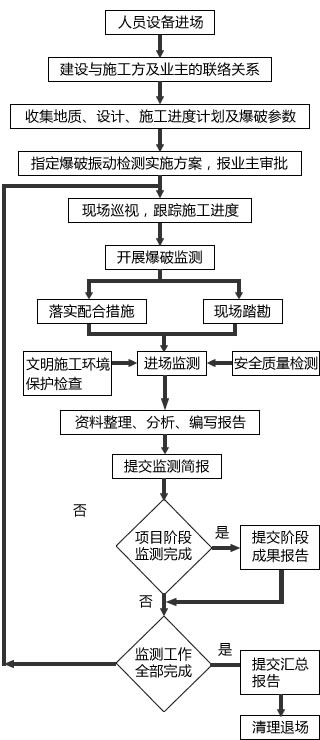

爆破有害效应监测步骤
第一步：正式爆破前对测点保护物进行宏观调查、证据保全；
第二步：设立项目组，人员、设备进场；
第三步：与施工方、业主方建立联络和数据反馈机制；
第四步：经现场踏勘和咨询后编制实施文件、报业主审批；
第五步：爆破过程中按设计文件安装设备、收集数据，编写报告；

第六步：监测项目完成后汇总材料形成竣工文件；

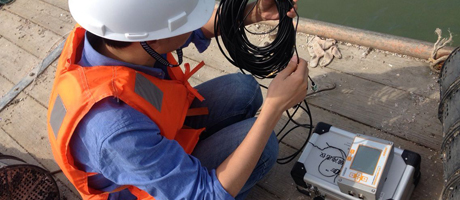

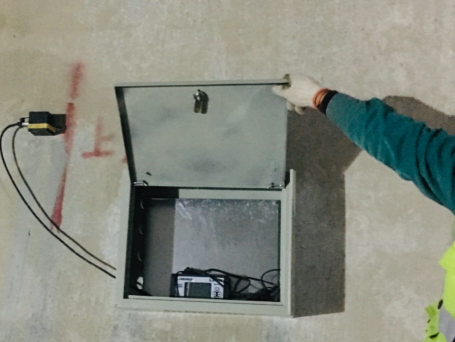

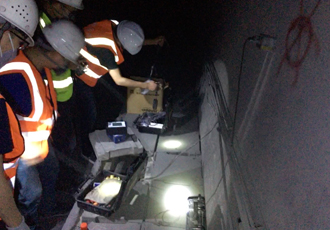

冲击波监测

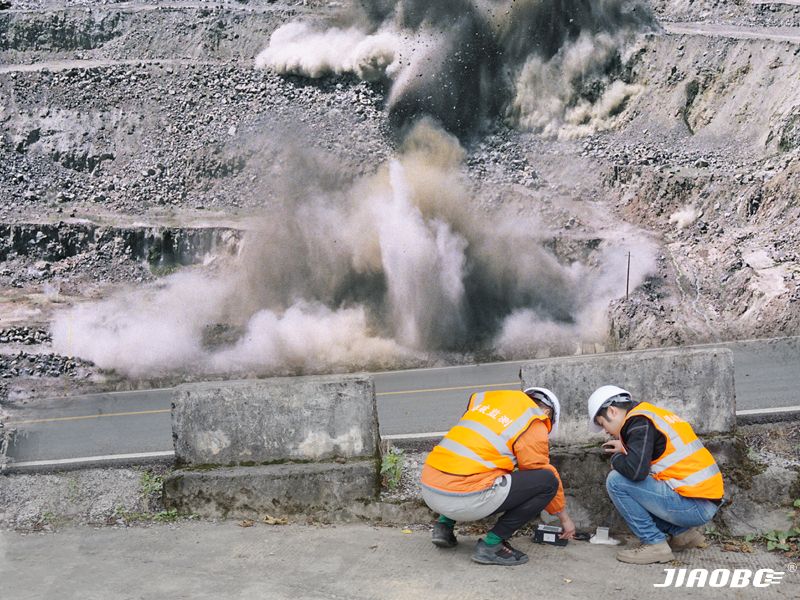

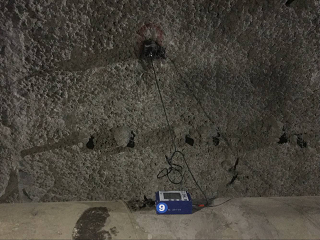

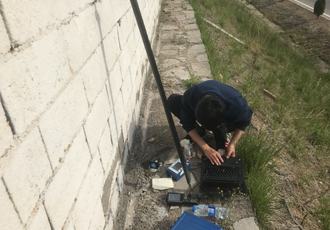

振动监测

典型实例一

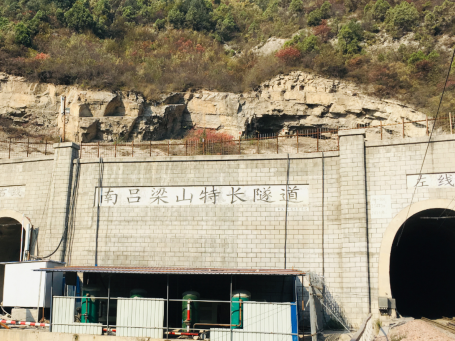

瓦日线南吕梁山隧道特殊地质灾害应急抢险项目
2017年11月，受中铁十一局集团第五工程有限公司的委托，我司承担了南吕梁山隧道右(左)线抢险爆破施工振动对隧道左(右)线营运线的影响评定的工作，本项目持续11个月，跟踪检测了2000余次爆破的原始数据，为施工期间爆破方案动态调整和安全运行提供数据支撑。

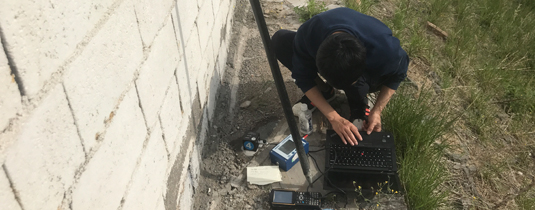

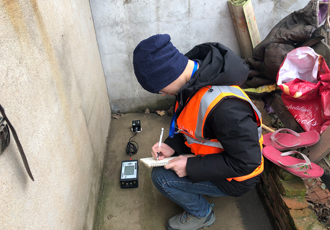

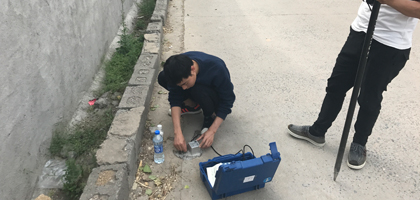

爆破振动监测

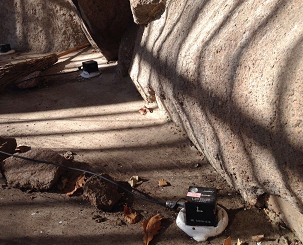

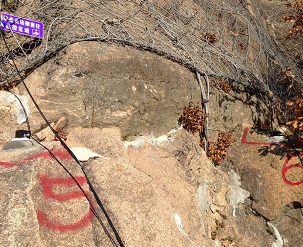

典型实例二:哈尔滨亚沟摩崖石刻爆破振动监测项目
2016年10月，受黑龙江省文物局委托，我司承担了隧道钻爆施工对临近省级文物单位亚沟石刻的振动监测工作。该项目持续了10个月，跟踪监测了1000余次爆破的原始数据，为监管爆破施工和优化爆破参数提供了科学的依据。

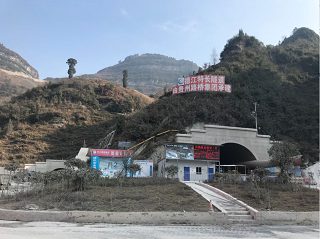

典型案例三:德江隧道钻爆法施工振动对富水层的影响评定
2017年12月，受贵州省公路开发有限责任公司的委托，我司承担了德江隧道钻爆发施工振动对富水层的影响评定的工作，本项目预计持续15个月，需踪检测300余次爆破的原始数据，为施工期间爆破方案动态调整和安全运行提供数据支撑

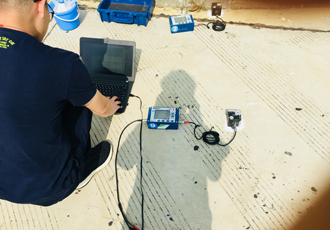

爆破振动监测

一、爆破质点振动监测法律依据《爆破安全规程》GB6722-2014
6 .10爆破有害效应监测

6.10.1 D 级以上爆破工程以及可能引起纠纷的爆破工程，均应进行爆破有害效应监测。监测项目由设计和安全评估单位提出，监理单位监督实施。
6.10.2 监测项目涉及：爆破振动、空气或水中冲击波、动水压力、涌浪、爆破噪声、飞散物、有害气体、瓦斯以及可能引起次生灾害的危险源。
6.10.3 监测单位应经有关部门认证具有法定资质，所使用的测试系统应满足国家计量法规的要求。
6.10.4 监测报告内容应包括：监测目的和方法、测点布置、测试系统的标定结果、实测波形图及其处理方法、各种实测数据、判定标准和判定结论。
6.10.5 重复爆破的监测项目，应在每次爆破后及时提交监测简报。
6.10.6爆破有害效应监测单位，不应作为本单位承担爆破工程仲裁的监测方

二、爆破振动监测控制标准(表1)

爆破振动安全允许标准（表1）

序号	保护对象类别	安全允许质点振动速度V,cm/s
序号	保护对象类别	f≤10Hz	10Hz＜f≤50Hz	f＞50 Hz
1	土窑洞、土坯房、毛石房屋	0.15～0.45	0.45～0.9	0.9～1.5
2	一般民用建筑物	1.5～2.0	2.0～2.5	2.5～3.0
3	工业和商业建筑物	2.5～3.5	3.5～4.5	4.2～5.0
4	一般古建筑与古迹	0.1～0.2	0.2～0.3	0.3～0.5
5	运行中的水电站及发电厂中心控制室设备	0.5～0.6	0.6～0.7	0.7～0.9
6	水工隧洞	7～8	8～10	10～15
7	交通隧道	10～12	12～15	15～20
8	矿山巷道	15～18	18～25	20～30
9	永久性岩石高边坡	5～9	8～12	10～15
注1:表中质点振动速度为三分量中的最大值；振动频率为主振频率。注2：频率范围根据现场实测波形确定或按如下数据选取:硐室爆破f<20 Hz；露天深孔爆破f=10～60 Hz；露天浅孔爆破f=40～100 Hz；地下深孔爆破f=30～100 Hz；地下浅孔爆破f=60～300 Hz。注3：爆破振动监测应同时测定质点振动相互垂直的三个分量。

爆区不同岩性的K、α值（表2）

岩性	K	α
坚硬岩石	50~150	1.3~1.5
中硬岩石	150~250	1.5~1.8
软岩石	250~350	1.8~2.0

三、爆破冲击波监测控制标准(表3)

建筑物破坏程度与超压关系（表3）

破坏等级		1	2	3	4	5	6	7
破坏等级名称		基本无破坏	次轻度破坏	轻度破坏	中等破坏	次严重破坏	严重破坏	完全破坏
超压△P,10⁵Pa		＜0.02	0.02～0.09	0.09～0.25	0.25～0.40	0.40～0.55	0.55～0.76	＞0.76
建筑物破坏程度	玻璃	偶然破坏	少部分破碎呈大块，大部分呈小块	大部分破碎呈小块到粉碎	粉碎	—	—	—
	木门窗	无损坏	窗扇少量破坏	窗扇大量破坏，门扇、窗框破坏	窗扇掉落、内倒，窗框、门扇大量破坏	门、窗扇摧毁，窗框掉落	—	—
	砖外墙	无损坏	无损坏	出现小裂缝，宽度小于5mm，稍有倾斜	出现较大裂缝，缝宽5～50mm，明显倾斜，砖垛出现小裂缝	出现大于50mm 的大裂缝，严重倾斜，砖垛出现较大裂缝	部分倒塌	大部分或全部倒塌
	木屋盖	无损坏	无损坏	木屋面板变形，偶见折裂	木屋面板、木檩条折裂，木屋架支坐松动	木檩条折断，木屋架杆件偶见折断，支坐错位	部分倒塌	全部倒塌
	瓦屋面	无损坏	少量移动	大量移动	大量移动到全部掀动	—	—	—
	钢筋混凝土屋盖	无损坏	无损坏	无损坏	出现小于1mm 的小裂缝	出现1～2mm宽的裂缝，修复后可继续使用	出现大于2mm的裂缝	承重砖墙全部倒塌，钢筋混凝土承重柱严重破坏
	顶棚	无损坏	抹灰少量掉落	抹灰大量掉落	木龙骨部分破坏，出现下垂缝	塌落	—	—
	内墙	无损坏	板条墙抹灰少量掉落	板条墙抹灰大量掉落	砖内墙出现小裂缝	砖内墙出现大裂缝	砖内墙出现严重裂缝至部分倒塌	砖内墙大部分倒塌
	钢筋混凝土柱	无损坏	无损坏	无损坏	无损坏	无损坏	有倾斜	有较大倾斜

四、爆破冲击波安全允许距离计算参照标准

1.1露天地表爆破当一次爆破炸药量不超过 25kg 时，按式(1)确定空气冲击波对在掩体内避炮作业人员的安全允许距离。

(1)
式中：R_k ——空气冲击波对掩体内人员的最小允许距离，m；
Q ——一次爆破梯恩梯炸药当量，秒延时爆破为最大一段药量，毫秒延时爆破为总药量，kg。

1.2爆炸加工或特殊工程需要在地表进行大当量爆炸时，应核算不同保护对象所承受的空气冲击波超压值，并确定相应的安全允许距离。在平坦地形条件下爆破时，可按式(3)计算超压。

     (2)
式中：∆P ——空气冲击波超压值，105 Pa；
          Q ——一次爆破梯恩梯炸药当量，秒延时爆破为最大一段药量，毫秒延时爆破为总药量， kg；
          R ——爆源至保护对象的距离，m。
1.3一次爆破药量大于 1000kg时，对人员和施工船舶的水中冲击波安全允许距离可按式(3)计算。

                    (3)
式中：R——水中冲击波的最小安全允许距离（m）；
          Q——一次起爆的炸药量（kg）；
        K₀—— 系数，按表5 选取。

对人员的水中冲击波安全允许距离（表4）

装药及人员状况		炸药量/kg
装药及人员状况		Q≤50	50＜Q≤200	200＜Q≤1000
水中裸露装药/m	游泳	900	1400	2000
水中裸露装药/m	潜水	1200	1800	2600
钻孔或药室装药/m	游泳	500	700	1100
钻孔或药室装药/m	潜水	600	900	1400

对施工船舶的水中冲击波安全允许距离（表5）

装药及船舶类别		炸药量/kg
装药及船舶类别		Q≤50	50＜Q≤200	200＜Q≤1000
水中裸露装药/m	木船	200	300	500
水中裸露装药/m	铁船	100	150	250
钻孔或药室装药/m	木船	100	150	250
钻孔或药室装药/m	铁船	70	100	150

水中冲击波超压峰值对鱼类影响安全控制标准单位：Mpa（表6）

安全控制标准单位	鱼类品种	自然状态	网箱养殖
高度敏感	石首科鱼类	0.10	0.05
中度敏感	石斑鱼、鲈鱼、梭鱼	0.30～0.35	0.20～0.25
低度敏感	冬穴鱼、野鲤鱼、鲟鱼、比目鱼	0.35～0.50	0.25～0.40

五、爆破振动安全允许距离计算参照标准

R—— 爆破振动安全允许距离，m；
Q——炸药量，齐发爆破为总药量，延时爆破为最大单段药量，kg；
V——保护对象所在地安全允许质点振速，cm/s；
K,α——与爆破点至保护对象间的地形、地质条件有关的系数和衰减指数，应通过现场试验确定；在无试验数据的条件下，可参考下表2选取。
