爆破测振仪L20-X【网络版】 爆破振动监测时需要收集来自现场的数据，往往会受到现场较远或较困难到达的限制而变得复杂，针对永久性或半永久性的监测点，L20-X网络测振仪可以很好的解决上述问题，操作者足不出户便可通过计算机、手机等上网终端远程控制仪器和获取现场数据。 【1】观测点固定且监测周期长、频次高的项目
保护物是既有线路、桥梁、大坝及古建筑等监测场合 【2】观测点不易到达或不可重复到达的项目 观测点在运营的地铁隧道、电气化铁路隧道及永久性高陡边坡等区域 【3】观测点数多且分布面广的项目 铁路沿线、输油管道沿线振动在线监测 |
二、优势及特点
|
 一、功能 振动记录
1．电平模式（适用于爆破）
2．互联网远程访问监测
数据获取
云端远程下载取数
远程通讯
1．内置移动网络，支持电信、联通、移动2、3、4G网络
2．支持LAN/WAN/ADSL有线网络接入
信号分析
1．频率谱/功率谱/一阶积分/一阶微分/高低通滤波
2．三矢量合成计算
3．萨道夫斯基经验公式计算K和α
监测报告
1．事件报告
2．地震波衰减计算报告
其他功能
1．振动超过控制值或设备异常时短信/电邮报警
2．通过数据中心远程校准仪器零点
3．通过数据中心远程升级和维护系统
4．主动与网络信息中心同步时钟
|
二、性能
性能指标
通 道：3个通道，内置振动速度传感器 量程精度：±35cm/s 触发电平：0.001~0.500cm/s 记录时长：1s~99s A/D精度：0.21um (24Bit) 采样频率：5K sps 负 延 时：0.25s 电源：外接8.4V—12V供电能耗30m 时钟：上线主动同步和定时同步 通讯方式：连续通讯、间断通讯（节能模式） 物理参数
尺寸：76mm*76mm*84mm， 重量：0.85kg 显示：0.96寸OLED屏，支持振动信号唤醒 按键：设置按钮、上下按钮、启动/停止按钮 接口：4G天线接口,多功能(LAN和DC)接口 使用环境：-35~60℃ 防护等级：IP67 质保：叁年 三、分析软件 提供标准的数据转发格式和平台展示模板，协助用户快速的对接已有的监控平台，在此基础上可根据用户需求提供客制化服务 |
 |

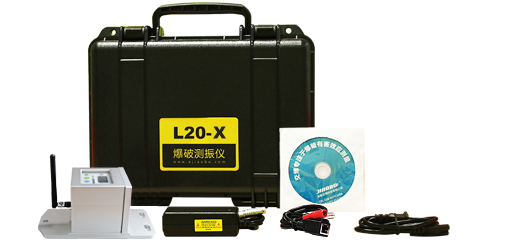

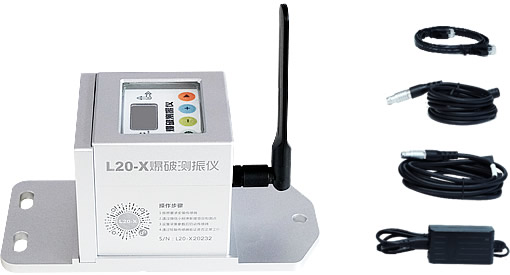

一、标配清单

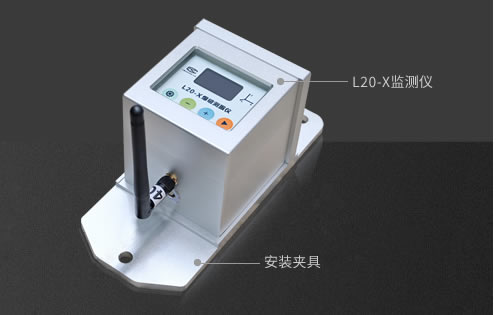

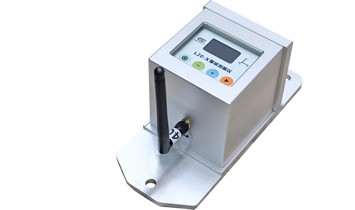

L20-X型振动监测仪
电源适配器(充电器)防护箱
电源连接线、网线、多功能数据线各一条
4G天线一支，可拆卸 光盘或U盘内含客户端安装包、操作教程
说明书、质保卡、合格证、出厂检验报告各一份
|

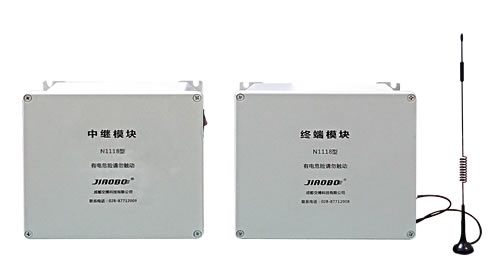

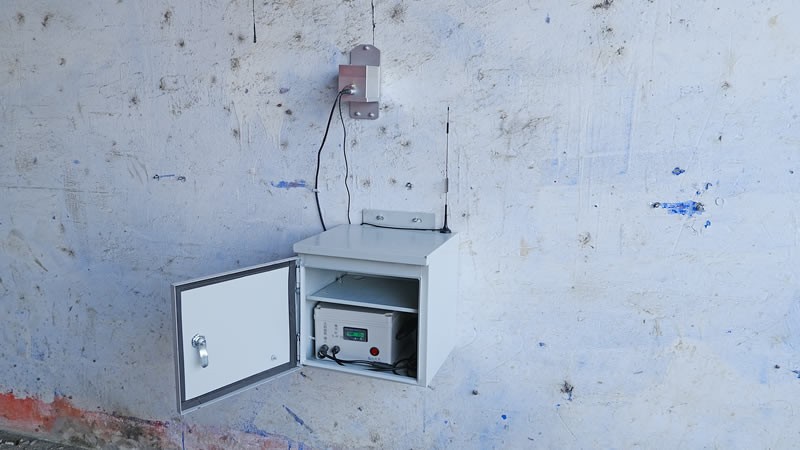

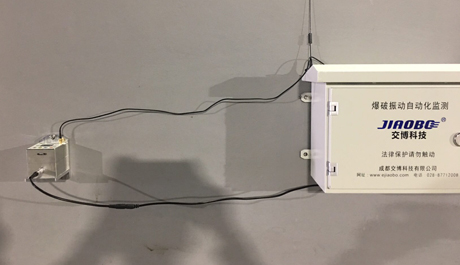

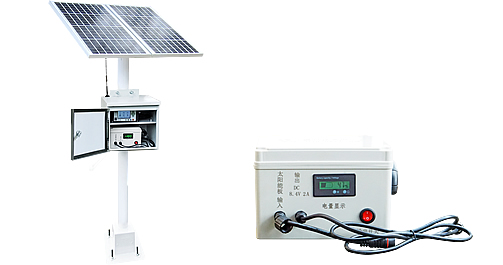

| 二、供电与通讯扩展 在中长期爆破振动监测项目中，若测点处无外接电源或外接电源布线不便时，用户可选用大容量的电池组或太阳能发电装置为监测仪供电；若测点处无移动网络覆盖时，用户可以通过有线或无线等中继扩展通讯，实现自动化监测爆破振动； |
|
|
|
 |
 |
爆破测振仪L20-X的适用领域
【1】观测点固定且监测周期长、频次高的项目
如：保护物是既有线路、桥梁、大坝及古建筑等监测场合； 【2】观测点不易到达或不可重复到达的项目 如：观测点在运营的地铁隧道、铁路隧道及永久性高陡边坡等区域； 【3】观测点数多且分布面广的项目 如：铁路沿线、输油管道沿线振动在线监测。 |

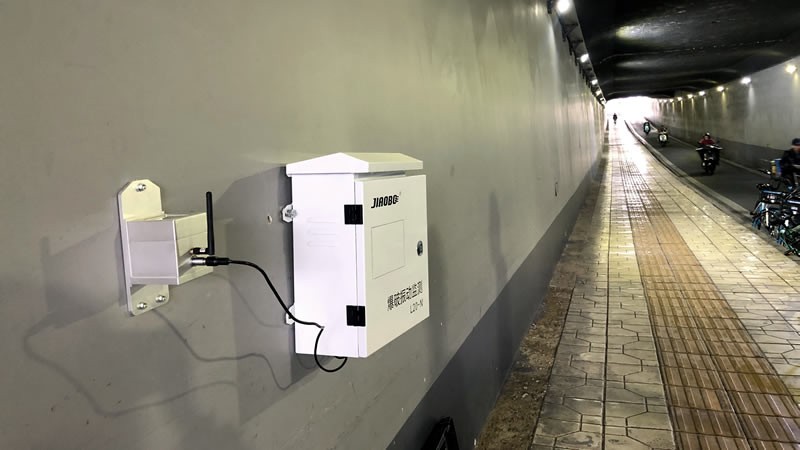

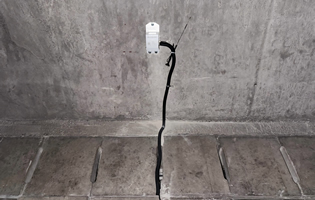

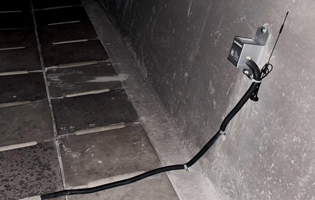

实例一:瓦日线南吕梁山隧道特殊地质灾害应急抢险项目 L20-X参与了南吕梁山隧道抢险爆破施工振动对营运线的影响监测的工作，隧道长度22公里，隧道内具备供电条件，并且测点处有手机信号覆盖，基于L20-X爆破测振仪搭建自动化监测系统，实现了28个工作面同时监测。
|
 |
 |
 |
|

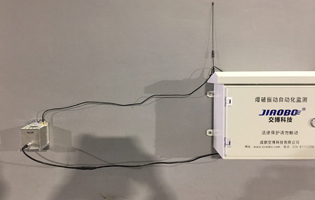

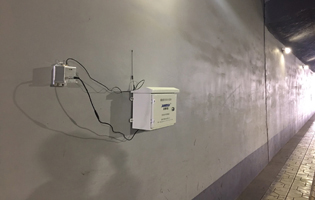

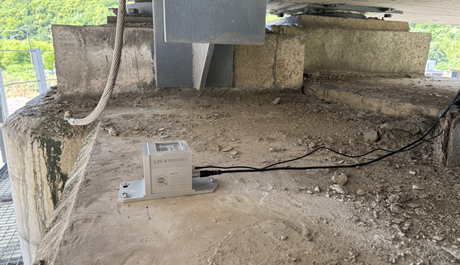

实例二:黄桷坡隧洞爆破施工对既有庙山坡隧洞振动影响监测 L20-X爆破测振仪参与了新建引水隧洞爆破施工对既有公路隧洞的振动影响监测。既有公路隧道具备良好的手机信号，使用蓄电池加上低功率的L20-X搭配使用，解决了供电和传输的问题，实现了互联网远程监测爆破振动，减轻了大量的监测工作量。
|
 |
 |
 |
|
安装及使用

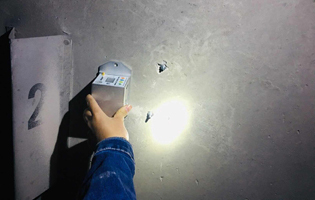

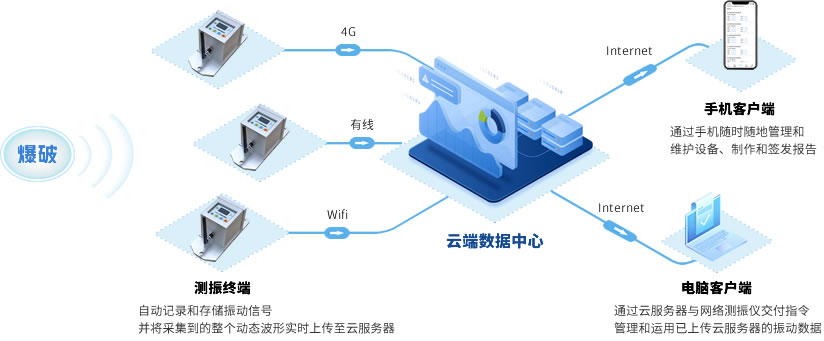

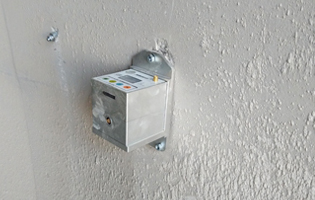

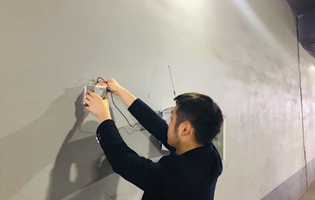

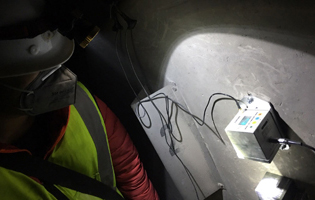

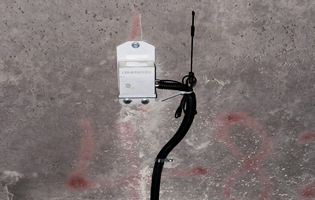

在爆破实施前，将一张可上网电话卡装入仪器内，使用夹具固定好仪器，连接仪器电源即可离开现场，在异地通过客户端远程访问仪器，完成参数设置并启动采集，仪器即进入工作状态；当各炮次的振动信号传来时，仪器会自动记录和存储振动信号，并将采集到的整个动态波形实时上传至数据中心；在各炮次起爆后几分钟，用户在异地通过客户端对已上传的数据进行分析，根据需求制作相应类型的监测报告；
 |
