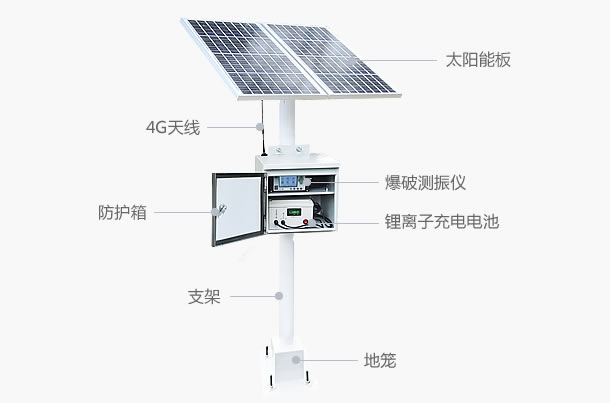

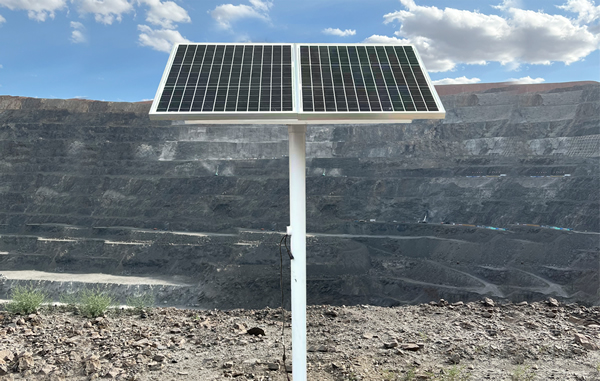

太阳能供电

太阳能组件适用于野外能够获得阳光直照的测点，两块并联的50W单晶硅太阳能板，高效完成光电转化，能够稳定完成长期供电，即便连续阴雨天的情况下也能持续供电10天，为监测仪器的稳定运行提供了强有力的保障。

技术参数

- 太阳能板：18V，两块50W单晶硅

- 电池容量：12.8V，40Ah，带恒压恒流8.4V/2A输出

- 工作时长：连续或10个阴雨天

- 镀锌支架：高1.5m，带传感器防护盒

- 防护箱：280*380*200mm

- 地笼：标准套件

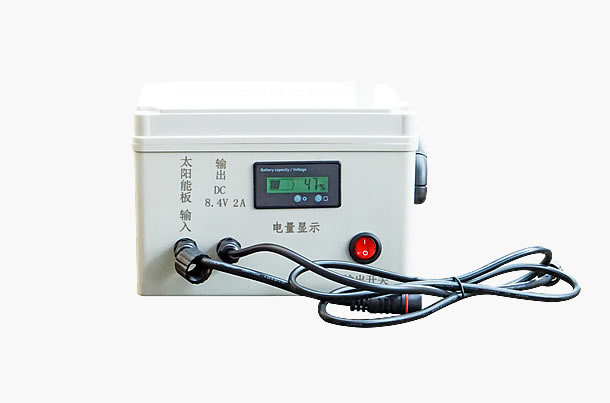

锂电池供电

锂电池供电组适用于中长期监测项目，如：新建铁路、公路隧道与既有线平行的监测项目，电池容量为40Ah，能够持续供电30天（以L20-N为例），还可通过替换电池组的方式完成长期供电，确保监测工作按期完成。

技术参数

- 输出：8.4V/2A

- 电池容量：40Ah

- 节能模式：L20-N 30天

- 其他：带充电指示灯和电量显示指示灯

第一步：安装地笼

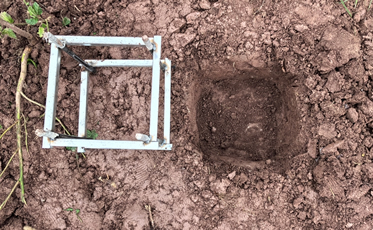

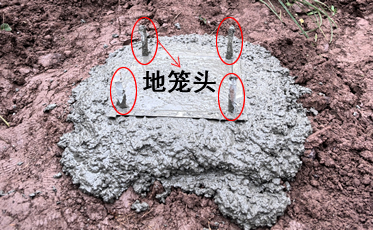

铁锹挖坑放置地笼，并用混凝土浇筑地笼，留出地笼头，等待凝固。

第二步：安装传感器
传感器连接线穿过支架，稀释石灰膏，传感器水平放置于石灰膏，达到感性接触，X向指向爆源；将支架置于地笼头上，扳手拧紧螺丝使其固定。

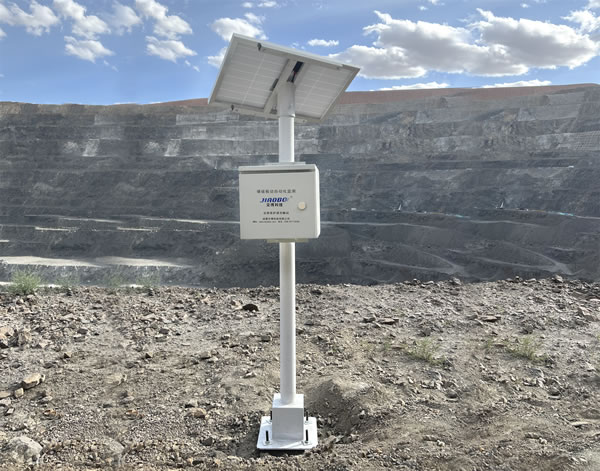

第三步：安装太阳能板
太阳能板充电线从支架引出，通过螺丝将太阳能板固定于支架顶端，聚热面对着日照时间长的方向（通常指向南方），注意不要有遮挡。

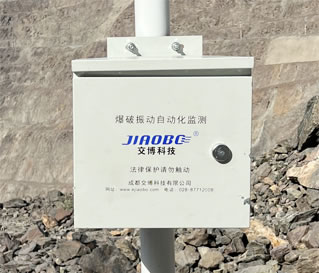

第四步：安装配电箱

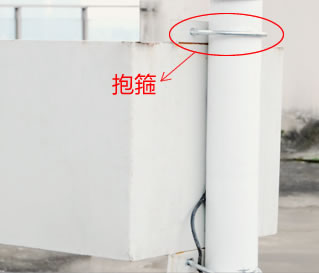

传感器连接线、太阳能板充电线引入防护箱内，使用抱箍安装太阳能配电箱

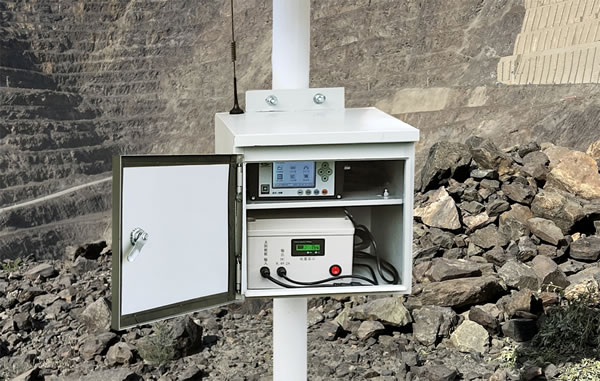

第五步：连接仪器
连接太阳能板、锂电池与记录仪，连接4G天线，最后连接传感器连接线即可
