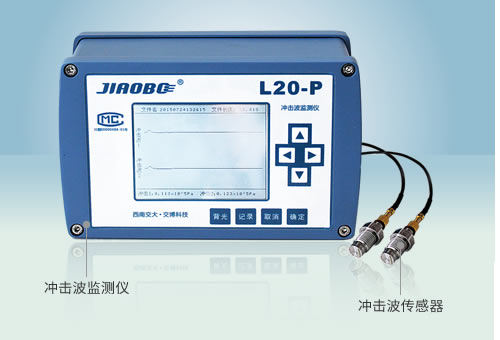

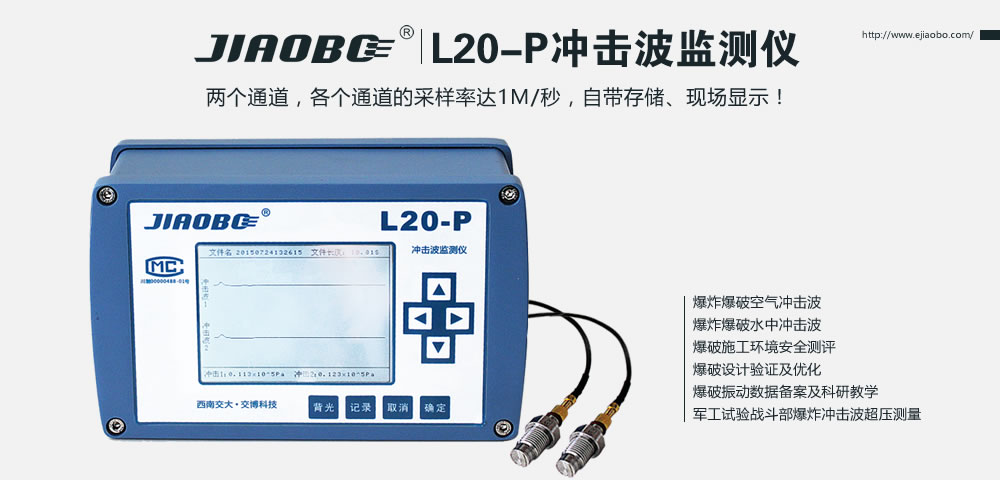

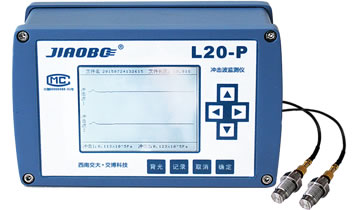

爆破冲击波监测仪L20-P【高速版】 是一款专为爆炸及高频冲击信号测试设计的便携式检测设备，仪器拥有2个独立的通道，各个通道的采样频率最高可达20M Hz,采样间隔精细至0.05μs，使得任何瞬间的冲击信号均可很好的识别和记录；同时，该仪器内置了微型计算机和大容量锂电池组，能在测试现场够独立的完成各种检测工作。 一、适用领域 【1】空气冲击波检测
露天地表爆破、地表裸露爆破诱发的空气冲击波对临近建筑物、设施设备及人员的安全性测评.地下、露天、拆除等爆破施工振动监测
【2】测水中冲击波检测
评定水下爆破施工引起的水中冲击波对爆破区域附件的建(构)筑物、养殖区、野生生物的影响
【3】爆炸冲击波检测
水雷、鱼雷等大型军工战斗部爆炸威力试验、爆炸冲波伤害破坏作用定量分析
|
| 二、优势及特点 |
 |

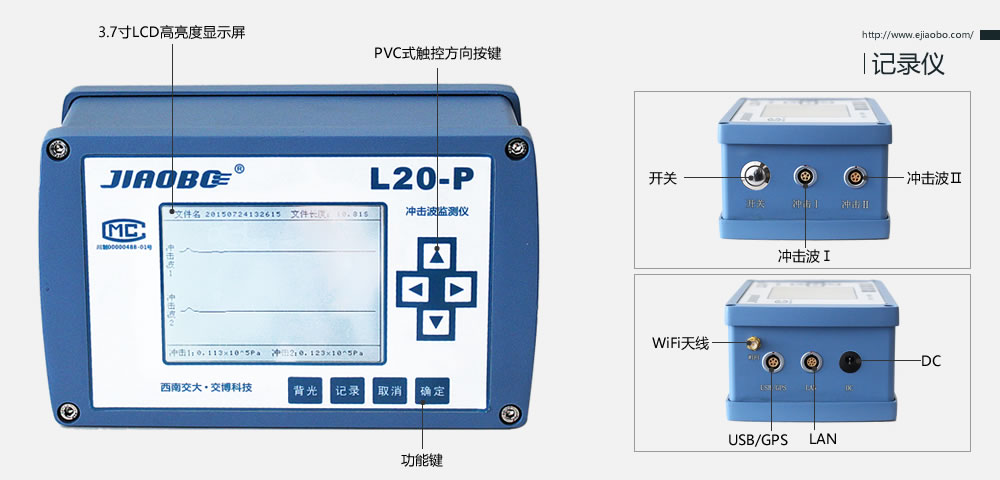

 便携集液晶显示屏、高速采集卡、嵌入式计算机、大容量电子硬盘、锂电池组等硬件配置于一体，能独立完成各种测试任务 |
 |
高速 各个通道的采样频率高至20 M SPS,在信号收集时采样间隔精细至0.05μs，任何瞬间的冲击信号均可很好的识别和记录 |
|
 |
易用 专用的功能键和直观的菜单驱动式的操作时的设置快速、简便，甚至对于无经验的人员也是如此 |
 |
扩展 标配的windows版软件提供了传感器配置功能，监测仪能与任意一只电压或电荷型传感器完美融合 |
|
 |
可视 在每个事件发生后，操作人员可立即通过机载的LED屏查看超压峰值和正压时间 |
 |
安全 铝合金外壳，具有抗压抗冲击的能力，保证仪器在最严酷的恶劣环境下提供长期无故障服务
|
 一、功能
冲击记录
1．电平模式
数据获取
1．现场U盘高速取数
2．仪器连接计算机取数
3．局域网取数
信号分析
1．冲击安全距离预估
2．超压峰值/动压峰值/负压峰值等
监测报告
1．波形简报
2．冲击波安全判定报告
其他功能
1．支持本地校准仪零点
2．通过U盘升级和维护系统
3．与计算机同步时钟
4．兼容电压、ICP传感器
|
二、性能
性能指标
通道：2个通道，标配空气冲击波传感器（选配水下冲击波传感器）
量程：可选量程1MPa/2MPa/5MPa/10MPa
精度：±5%
测量频率：大于200KHz
时间精度：0.0000005ms (20M sps)
波形记录
记录模式：手动、单次、循环
采 样 率：1Msps/2Msps/5Msps/10M/20Msps
触发电平：1%~100%,多档可设
记录停止：固定记录时长
记录时长：0.5s/1s/2s/3s/4s??
负 延 时：10ms
存储能力：时长为4秒的文件400个?
物理参数

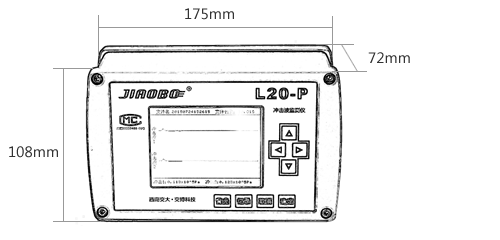

尺寸：175mm*108mm*72mm
重量：1.28kg
显示：3.5寸LCD屏，特征值、波形图显示；
电池：7.4V锂电池，连续工作3天;
按键：6个触控按键，
输出接口：USB2.0接口和Rj45网口
使用环境：-30~75 ℃，90 ％ RH
防护等级：IP57
质保：质保期叁年
|
 |

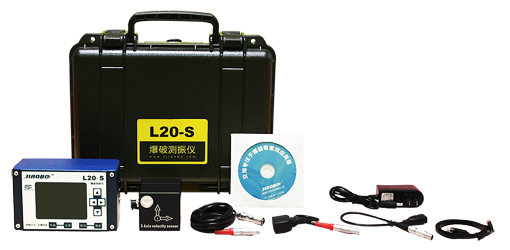

一、标配清单
L20-P型冲击波监测仪
0.2Mp空气冲击波传感器两只 电源适配器一个
专用防护箱一只 屏蔽信号线、网线、多功能数据线各一条
光盘或U盘内含客户端安装包、操作教程
说明书、质保卡、合格证、出厂检验报告各一份
|

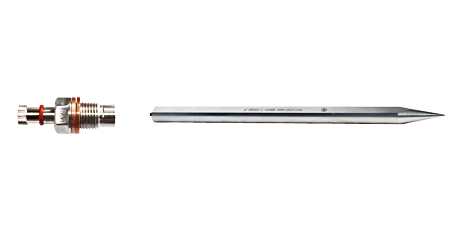

| 二、传感器选配 L20-系列监测仪标配的windows版软件，提供了传感器配置功能，使得选配的任意一只传感器都可以与监测仪达到完美融合；因此爆破安全监测时，应根据爆破的特点、观测点的环境和保护物的类型等因素选择传感器，以满足客户监测需求。 |
|
 |
 |
 适用领域【1】.空气冲击波检测
露天地表爆破、地表裸露爆破诱发的空气冲击波对临近建筑物、设施设备及人员的安全性测评.地下、露天、拆除等爆破施工振动监测
【2】.测水中冲击波检测
评定水下爆破施工引起的水中冲击波对爆破区域附件的建(构)筑物、养殖区、野生生物的影响
【3】爆炸冲击波检测
水雷、鱼雷等大型军工战斗部爆炸威力试验、爆炸冲波伤害破坏作用定量分析
|

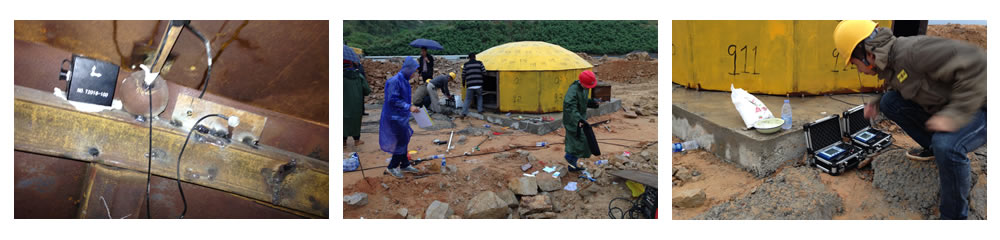

| 典型运用一：钢网结构内爆炸试验 2016年10月中旬，应某高校实验中心要求，我公司派员去福建宁德为钢网壳结构内爆炸实验服务，测试现场，采用了我公司生产的L20-P型爆破冲击波监测仪，测量TNT炸药在钢网壳结构内的爆炸，对壳体的振动、冲击波等参数； |
 |

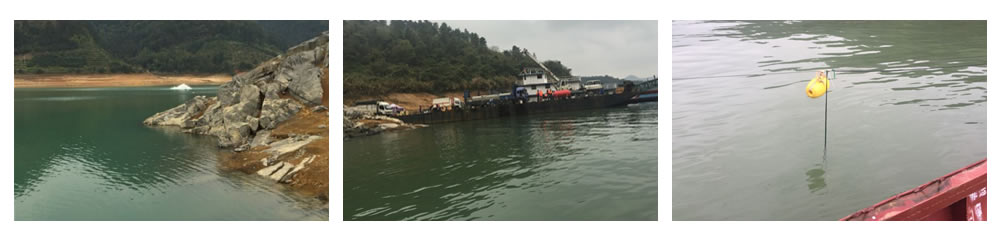

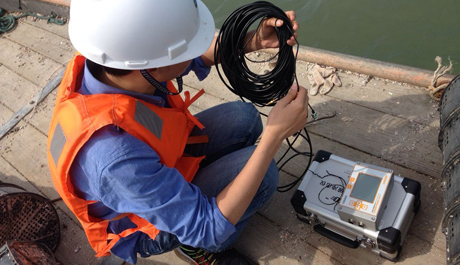

| 典型运用二：水下冲击波测试 2017年，福建某监测单位针对浅海炸礁作业对网箱渔场较敏感鱼类的冲击影响进行监测，使用L20-P型爆破冲击波监测仪，将水下传感器布置与网箱上，获取每次炸礁作业的爆破冲击波数据，用于指导爆破施工，为渔场敏感鱼类的安全提供保障 |
 |
| 安装及使用 在爆破现场测试前，用户固定好传感器后打开仪器电源，通过机上触控按键和显示屏完成参数设置启动采集后即可离开现场，仪器即进入工作状态。当爆破振动信号传来时，系统会自动记录和存储整个动态波形，测试人员通过U盘取数或使用装有客户端软件的计算机与仪器建立通讯，对已存储的文件进行管理、分析和报表制作。 |

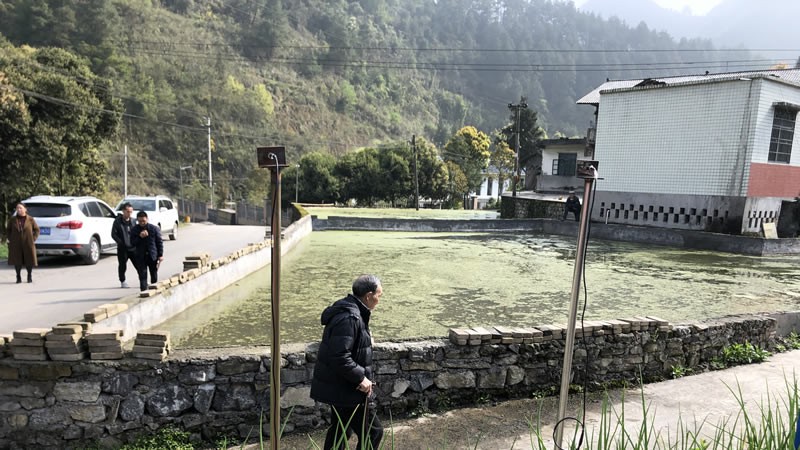

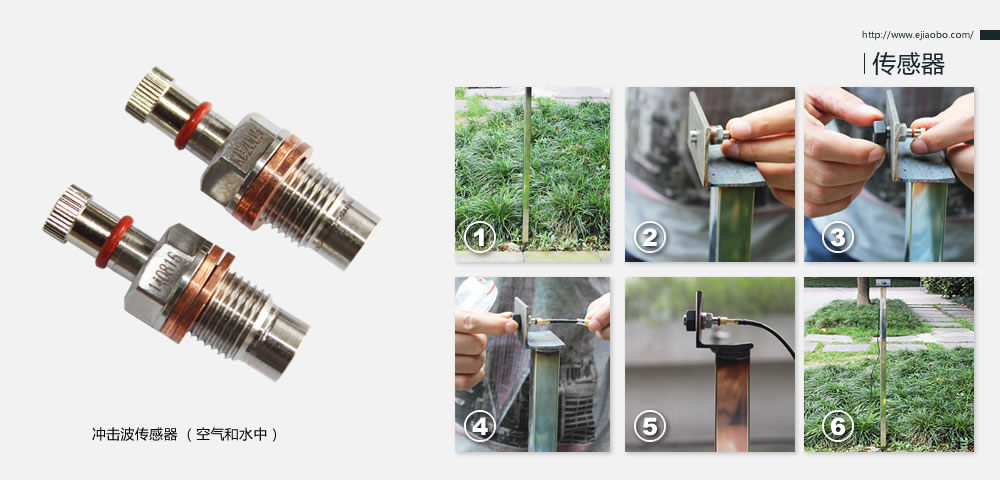

 空气冲击波安装：1、固定传感器支架，传感器安装点距地面1.2米；
2、采用螺帽固定冲击波传感器，传感器指向迎爆面；
3、按测试需求连接主机与传感器；
4、对设备进行防护，避免因冲击造成监测仪破损；
|
    |
