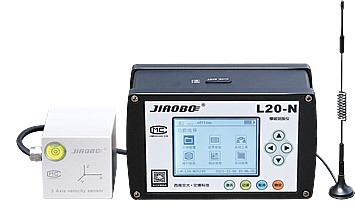

爆破测振仪L20-N【网络型】 L20-N爆破测振仪，是一款运行稳定、功能丰富的网络爆破测振仪，专为互联网远程监测爆破振动而设计，用户只需在仪器卡槽内安装一张电话卡，便可在任何有手机网络的地方，实现远程控制仪器和管理文件，最终实现爆破振动自动化监测，适用于保护物是桥梁、隧道、古建筑物等需要长期监测的建设项目。 一、适用领域 【1】地下、露天、拆除等爆破施工振动监测
如：地铁隧道钻爆、城镇浅孔爆破、冷却塔爆破拆除等施工爆破振动监测；
【2】观测点固定，监测周期长、频次高或不易到达的振动检测项目
如：临近铁路既有线路、桥梁、大坝、古建筑、高陡边坡等的工程建设项目；
【3】观测点分布广、点数多的检测项目
如：如铁路客运专线、输油管道等沿线对工程建设项目振动的影响监控；
【4】其他活动诱发的连续性的振动监测
如：强夯、打桩、重型机械运输等活动诱发的振动对临近建筑物的影响检测。
|
| 二、L20-N的优势及特点 |
 |
 不挑振源提供”电平“和”抽样“两种触发方式，既满足爆破施工振动测试，又能胜任强夯、打桩、钻探等施工振动测试；
|
 |
通讯牢靠 内置工业级通讯模块，拥有通讯终断自动修复功能，可在微弱信号环境下长期稳定的工作；
|
|
 |
贴合爆破 性能和功能符合《爆破安全规程》（GB 6722-2014）和《爆破振动监测技术规范》 （TCSEB 008-2019）等国家标准、行业规范； |
 |
采集稳定 采用零点自适应和传感器差分技术，即便阈值低至0.003cm/s时，也可连续工作数月无误触发数据；
|
|
 |
超低能耗 测振仪工作能耗仅为80mA，连续工作时间可长达120小时，非常适用于桥梁、隧道等需要长期振动监测的场合；
|
 |
高清显示 现场预览振动数据的最大值、频率及波形，提高了提高了测振数据及分析结果的可信度。
|
 一、功能 振动记录
1．波形记录（爆破、强夯、打桩等场合）
2．直方图记录（钻探、重型运输等场合）

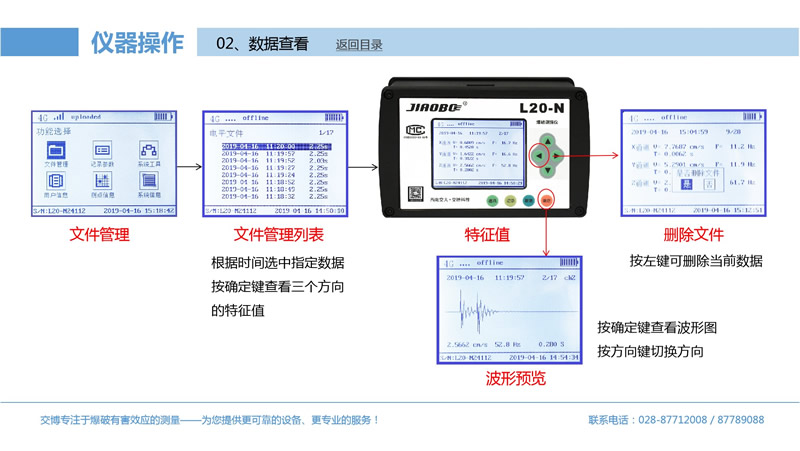

数据获取

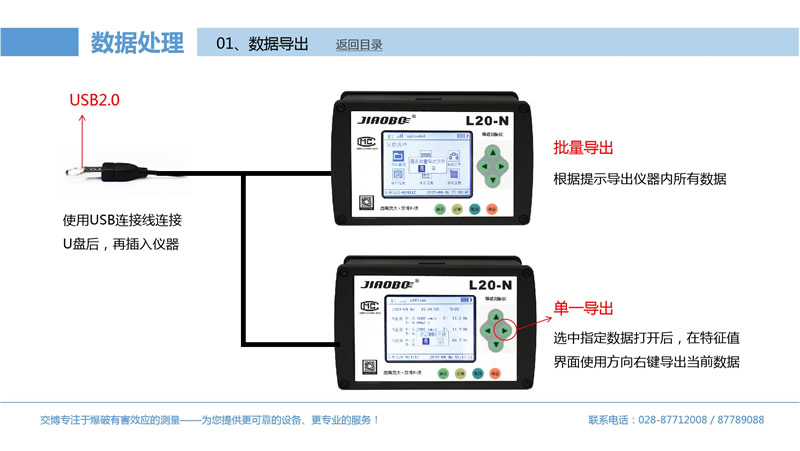

1．现场U盘高速取数
2．数据中心远程下载
远程通讯
1．内置4G无线网络
2．支持LAN/WAN/ADSL有线网络接入
信号分析
1．频率谱/功率谱/一阶积分/一阶微分/高低通滤波
2．三矢量合成计算
3．萨道夫斯基经验公式计算K和α
监测报告
1．事件报告
2．测点报告、震源报告(阶段性或竣工报告)
3．地震波衰减计算报告
其他功能
1．振动超过控制值或设备异常时短信/电邮报警
2．内置GPS，可自动读取测点位置坐标
3．设定工作时段，定时开启和关闭仪器

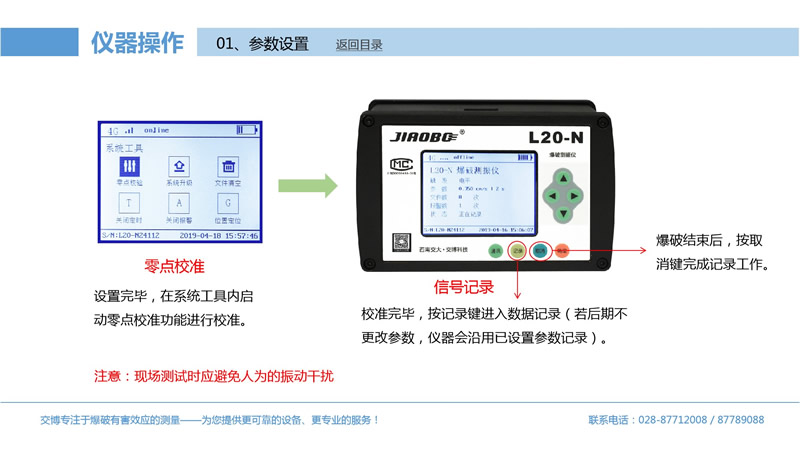

4．支持本地、远程校准仪器零点
5．通过数据中心远程升级和维护系统
6．主动与网络信息中心同步时钟
7．蓝牙连接
|
二、性能
性能指标
通道：3个通道，标配振动速度传感器（选配加速度）
量程：0.001~35cm/s
分辨率：0.0001cm/s
精度：±2%
频响范围：1~500Hz(理想平滑反应在2-450Hz之间)
A/D精度：0.21um (24Bit)
时间精度：与网络授时中心同步

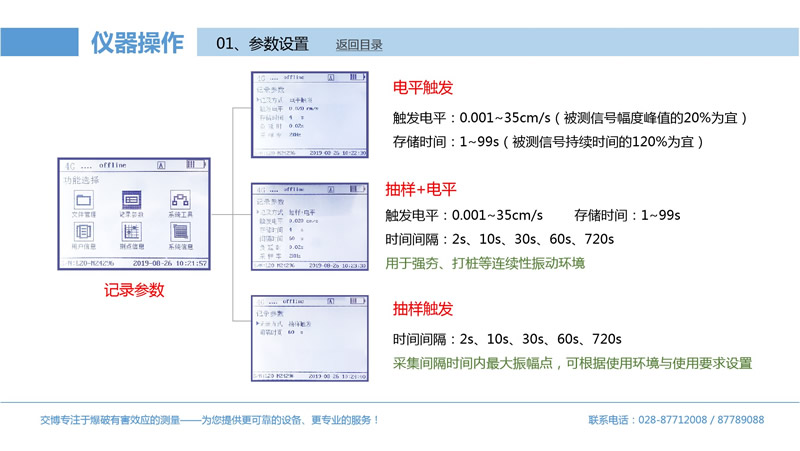

采样频率：1k~100k sps，多档可调 波形记录
记录模式：手动、单次、循环
振动触阀：0cm/s~3.5cm/s
记录停止：记录持续到设定时长后停止
记录时长：1s~99s，1秒步幅连续可设
存储能力：32GB，最大支持3000个事件存储
直方图记录
记录模式：抽样、抽样+（直方图记录时，同时获取触发波形）
记录间隔：2s、10s、30s、60s、720s，多档可设
记录停止：手动停止或满间隔数后自动分段
物理参数
尺寸：175mm*108mm*72mm
重量：1.50kg
显示：3.5寸LCD屏，特征值、波形图显示
电池：7.4V（12.8Ah）锂电池，连续工作3天
按键：8个触控按键，
输出接口：USB2.0接口和Rj45网口
使用环境：-30~60 ℃，90 ％ RH
防护等级：IP57
质保：质保期叁年
分析软件 标配BVA2.0爆破振动分析软件和云端数据中心，能提供远程控制设 备和管理数据，可选配L20-N+监控云平台和移动APP（微信小程序） 针对无供电条件的测点提供太阳能供电和大容量电池组供电方案，针 对无手机信号覆盖的区域提供通讯扩展组件。 |
 |
一、标配清单

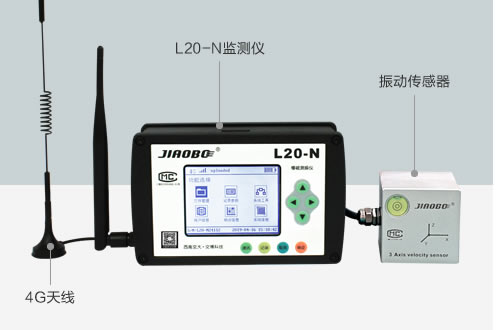

L20-N型振动监测仪
TT-3/1-500Hz三分量速度传感器 电源适配器(充电器)防护箱
屏蔽信号线、网线、多功能数据线、USB线各一条
WI-FI天线、4G天线各一支，可拆卸 光盘或U盘内含客户端安装包、操作教程
说明书、质保卡、合格证、出厂检验报告各一份
|

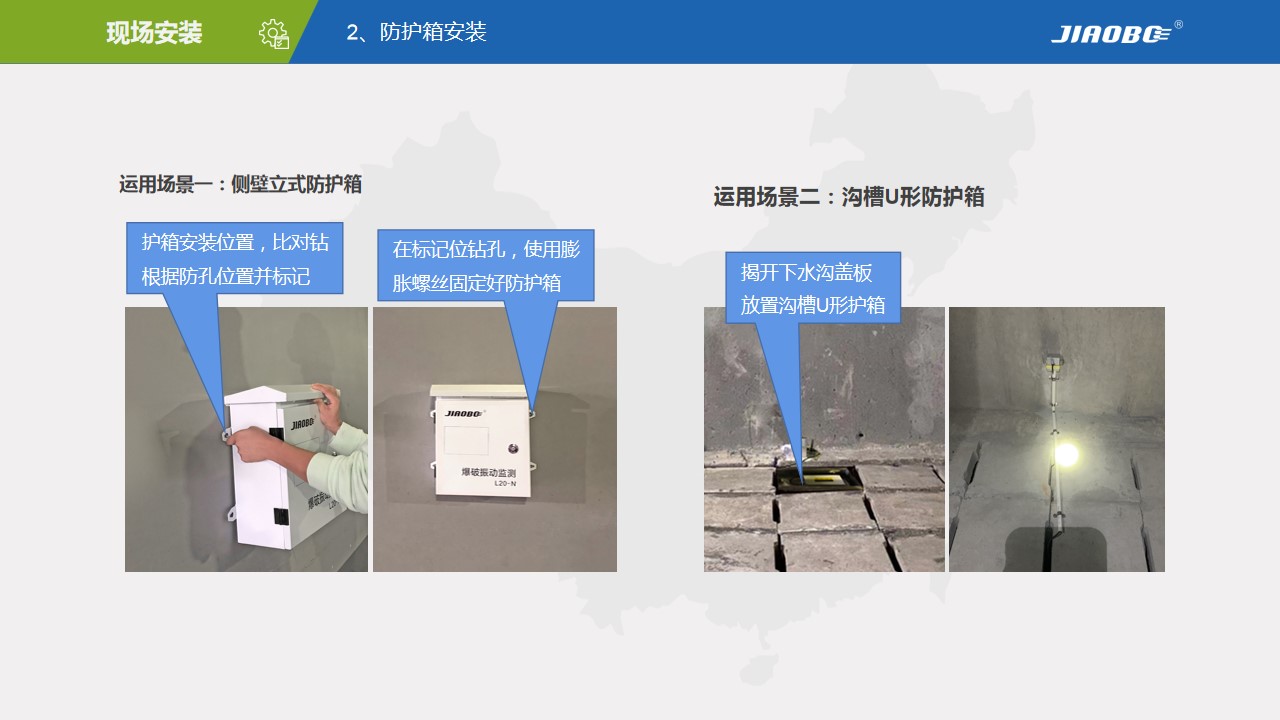

| 二、供电与通讯扩展 在中长期爆破振动监测项目中，若测点处无外接电源或外接电源布线不便时，用户可选用大容量的电池组或太阳能发电装置为监测仪供电；若测点处无移动网络覆盖时，用户可以通过有线或无线等中继扩展通讯，实现自动化监测爆破振动； |
|
 |
 |
 |
爆破测振仪L20-N的适用领域
【1】地下、露天、拆除等爆破施工振动监测
如：地铁隧道钻爆.城镇浅孔爆破.冷却塔爆破拆除等施工爆破振动监测；
【2】观测点固定，监测周期长、频次高或不易到达的振动检测项目
如：临近既有线路、桥梁、大坝、古建筑、高陡边坡等的工程建设项目，
【3】观测点分布广、点数多的检测项目
如：铁路客运专线、输油管道等沿线对工程建设项目振动的影响监控；
【4】其他活动诱发的连续性的振动监测
如：强夯、打桩、重型机械运输等活动诱发的振动监测； |
| 实例一:昆钢嘉华水泥料场爆破作业对临近中缅输油输气管道的影响监测
2016年12月，受中国石油集团西南管道有限公司委托，我司承担了昆钢嘉华水泥料场爆破作业对临近中缅输油输气管道的影响监测的工作。由于本项目在野外监测，管道位于山上，不便时常维护，特使用太阳能供电系统和L20-N网络型爆破测振仪参与持续测试工作。
|
 |
 |
 |
|
实例二:新建胡营西山隧道钻爆施工振动对既有刘杖子隧道的振动影响监测
2016年11月，受北京铁路局委托，我司设备L20-N参与新建胡营西山隧道钻爆施工对既有刘杖子隧道的振动检测任务，由于既有隧道内不具备手机网络信号，特将隧道口的4G信号使用光纤引入测点处，让仪器实现上线功能，从而实现了实时化的网络监测，大量减少了监测工作量。
|
 |
 |
 |

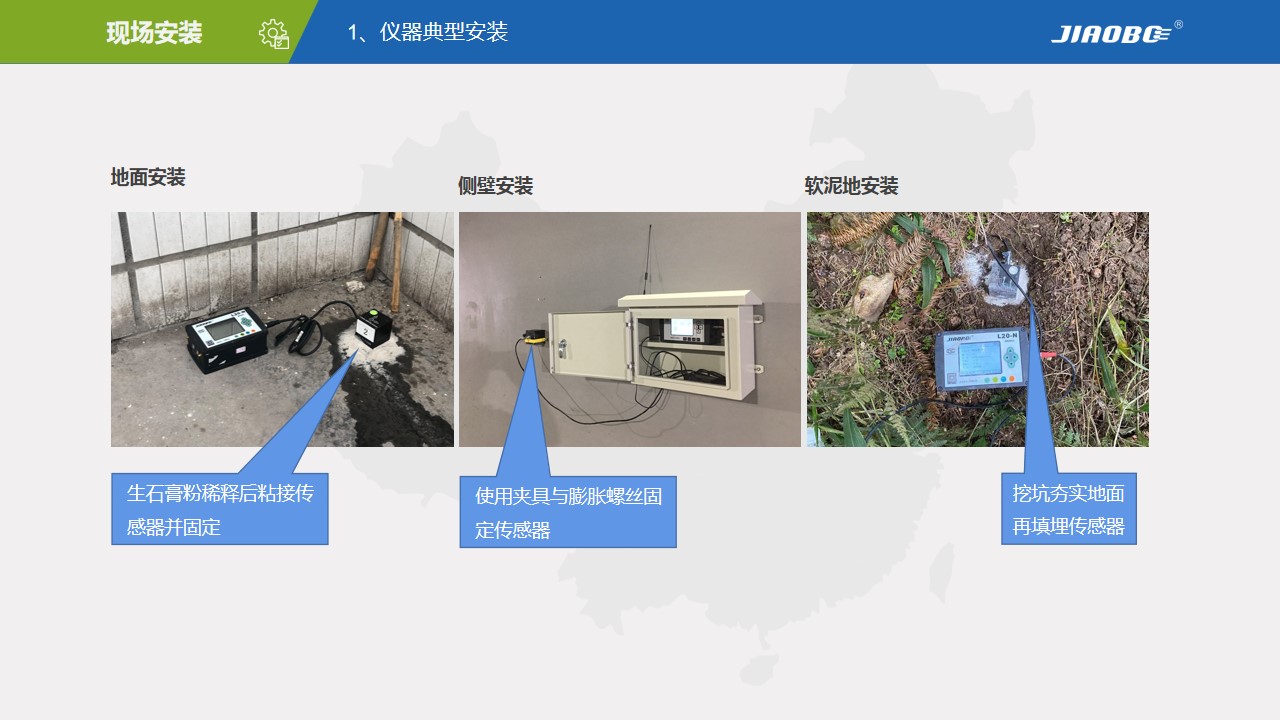

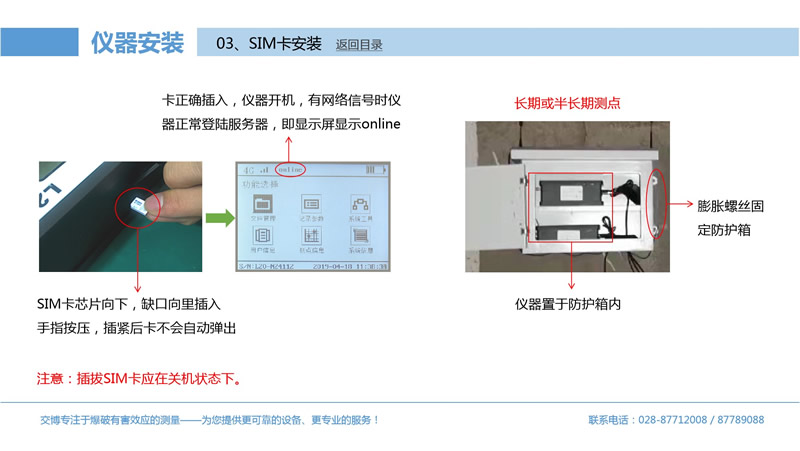

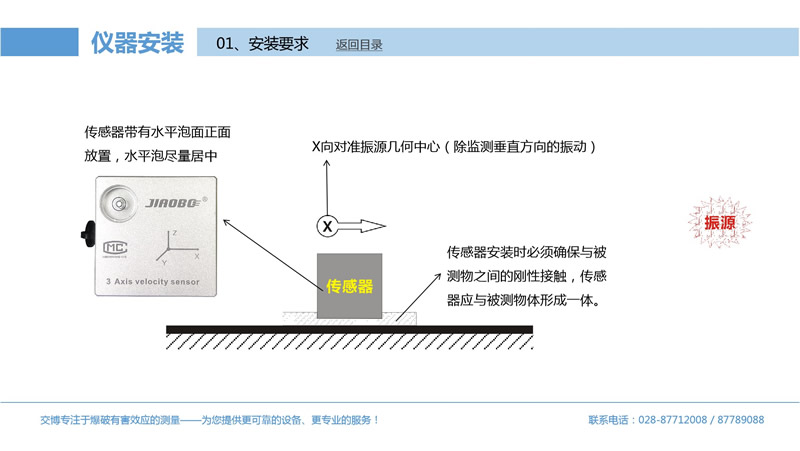

| 一、安装及使用 在爆破实施前，用户将一张可上网电话卡装入仪器内，固定好传感器并连接仪器，打开仪器电源即可离开现场，在异地通过客户端远程访问仪器，完成参数设置后启动采集，仪器即进入工作状态；当各炮次的振动信号传来时，仪器会自动记录和存储振动信号，并将采集到整个动态波形实时上传至数据中心；在各炮次起爆后几分钟，用户在异地通过客户端对已上传的数据进行分析，根据需求制作相应类型的报告。 |
|
|
|
二、计量校准
经中国测试技术研究院国家振动基准实验室严格测定，获得《检定证书》或《校准证书》，L20-N型爆破测振仪检测的数据准确无误，并且可溯源至国家基准；
|
 |
