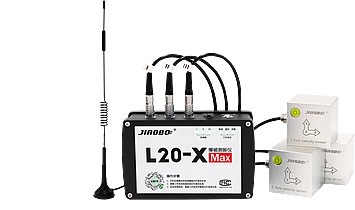

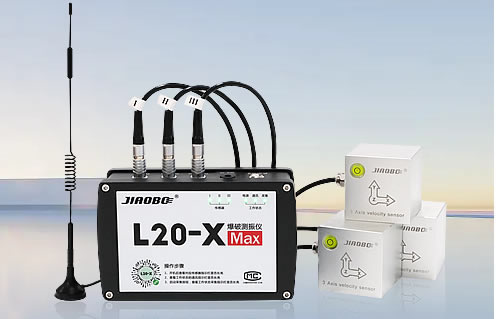

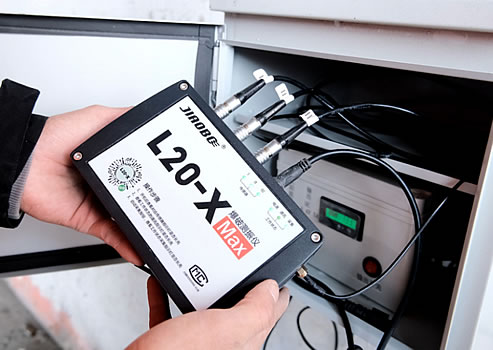

L20-X Max爆破测振仪【一拖三版】 L20-X MAX爆破测振仪是专为隧道爆破振动监测研制的网络测振仪，该测振仪采用分体式设计，一个记录仪搭配3只三分量速度传感器，三个测点数据同时采集，适用于隧道内同一监测断面或同一监测线上的监测，实现单测点高效与经济的双重优势。 适用领域 适用于公路、铁路隧道的同一监测断面或同一监测线上的爆破振动监测，安装前，应根据测点布置情况对测点及其传感器进行统一编号，传感器通道与传感器需一一对应。
|

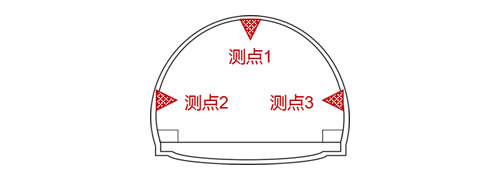

场景一：同一监测断面
3个传感器按要求布置于顶拱与两侧壁，同时监测3个测点
|

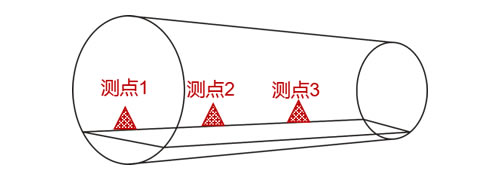

 场景二：同一监测线
中间测点为中心，向左右两个方向分别布置两个测点，实现3个测点同时监测
|
| 性能参数 | 物理参数 | |||||
|
通道数量
|
9通道，标配3只三向速度传感器
|
尺 寸
|
主机175*108*57mm，传感器:64*64*64mm，总重量：1.95kg
|
|||
| 采样方式 |
触发电平0.02~35.5cm/s，记录时长1~99s
|
显 示 | 6个多功能指示灯 | |||
|
幅值量程
|
±35cm/s
|
按 键
|
启动 / 停止按钮（复位按钮） | |||
|
频响范围
|
5-500Hz(标配传感器)
|
接 口
|
1个4G天线接口，1个LAN接口，1个DC接口，3个传感器接口
|
|||
|
A/D精度
|
24Bit
|
使用环境
|
-30-60 ℃，90 ％ R
|
|||
|
采样频率
|
5k sps
|
质 保
|
三年 | |||
|
负延时
|
0.25s
|
|||||
| 供电 | 外接8.4V | |||||
|
通讯方式
|
连续通讯 | |||||
| 存储 |
本地存储3000条，超过后自动覆盖
|
|||||
|
时钟
|
上线主动同步和定时同步 | |||||
| 零点 | 启动采集主动同步，定时自动校零 |

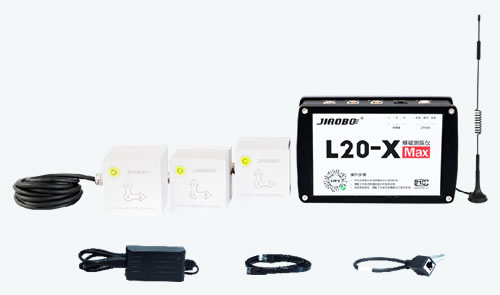

| 配置清单 1、一支L20-X MAX型爆破振动记录仪 2、3支TT-3型振动速度传感器
3、一个电源适配器（充电器） 4、一支4G天线 5、一条Lan 转接线 6、一条网络连接线
|

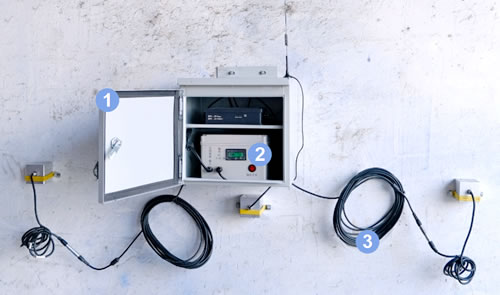

辅材器材 1、防护箱
尺寸：400*500*200mm 材质：镀锌合金
2、锂电池容量：40Ah 输出：8.4V/2A 能耗：90mA
3、延长线
|
|
 |
 |
 |
 |
 |
||

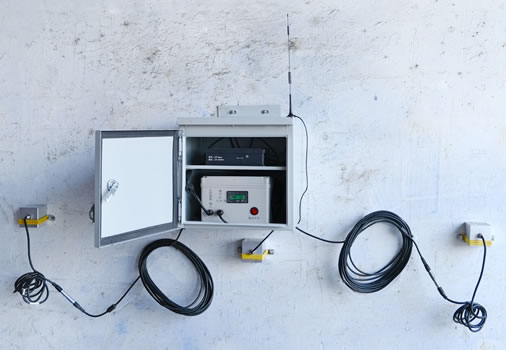

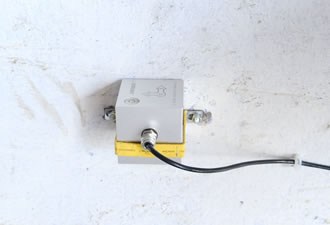

| 第一步：膨胀螺栓、夹具固定传感器（传感器水平放 置，X向指向爆源） |

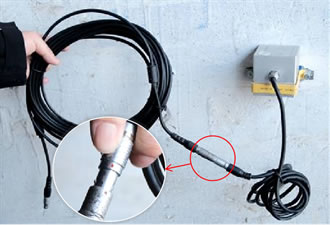

第二步：传感器连接电缆延长线（红点对红点连接） |

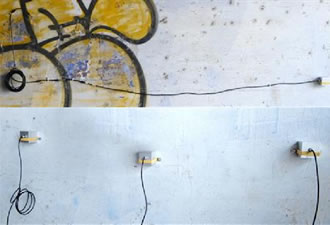

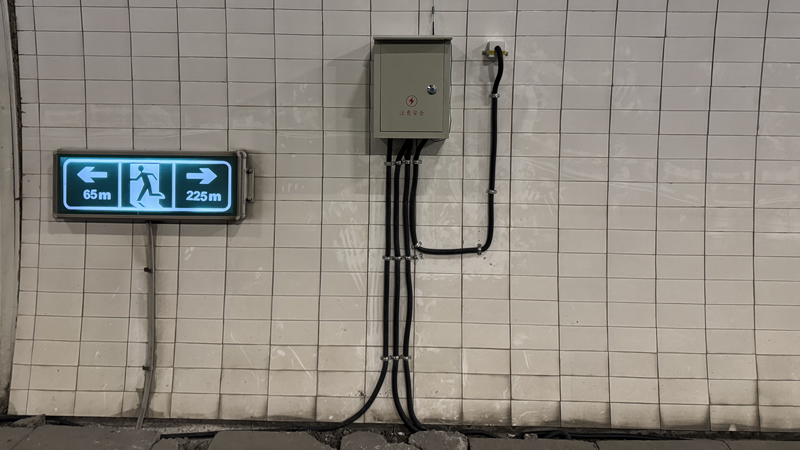

第三步：线卡固定线缆于墙上 |
 |
 |
 |
||

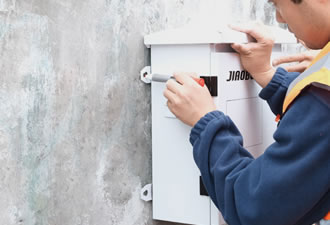

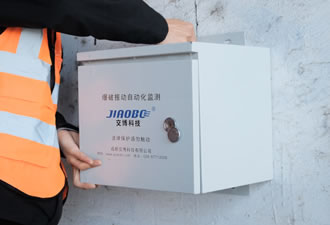

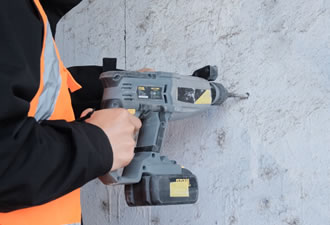

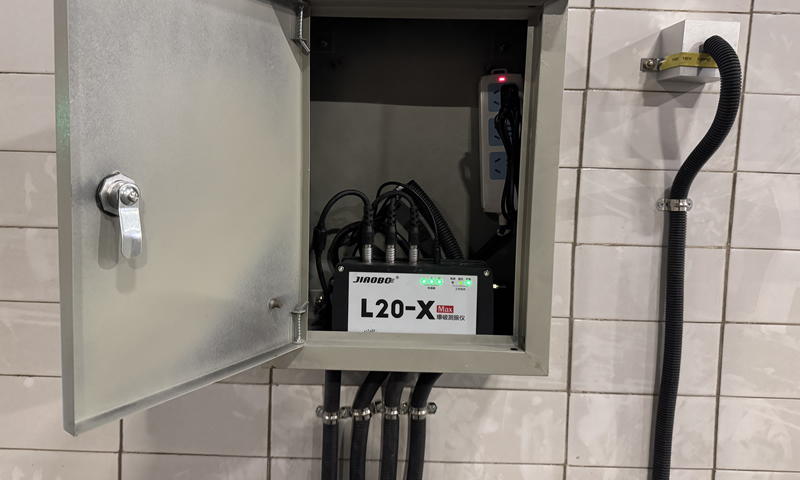

| 第一步：记号笔做好标记 | 第二步：电砖在标记处打孔 | 第三步：膨胀螺栓固定防护箱 |
