L20-N+爆破振动自动化监测系统

发布时间:2022年03月17日 阅读次数:
显著作用:规范振动监测的工作流程,提高监测团队的工作效率。
适用场景:保护物是地铁/隧道/桥梁/管线/古建筑物等需要长期监测爆破振动的项目。
一、系统构成

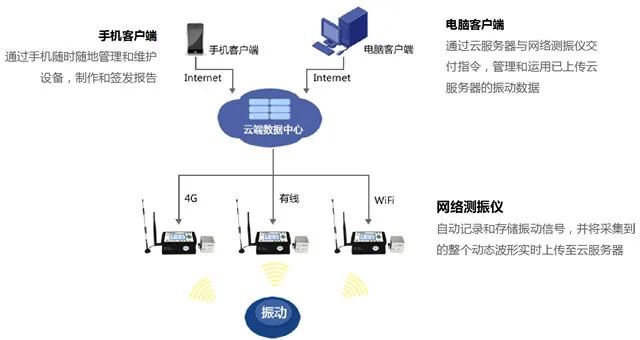

是交博公司针对爆破振动长期监测项目研制的自动化监测系统,该系统由网络测振仪、电脑客户端和手机客户端三个部分构成。
二、现场运用

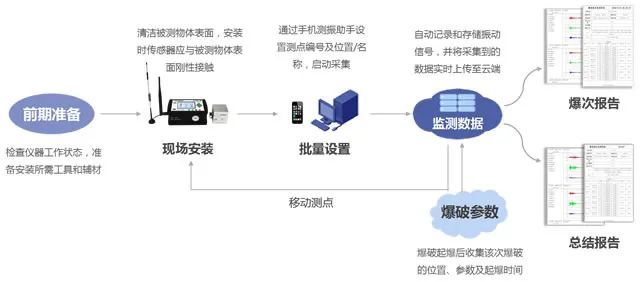

L20-N+爆破振动自动化监测系统的工作流程如下图所示:

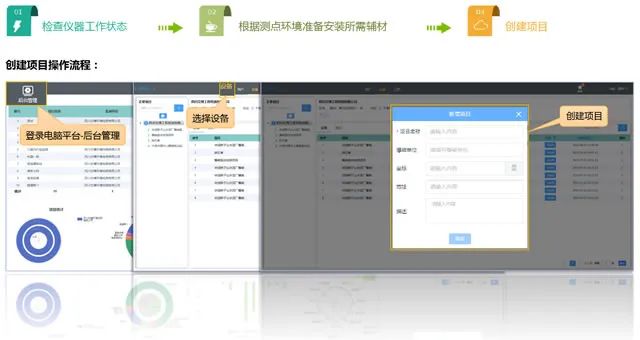

第一步:前期准备

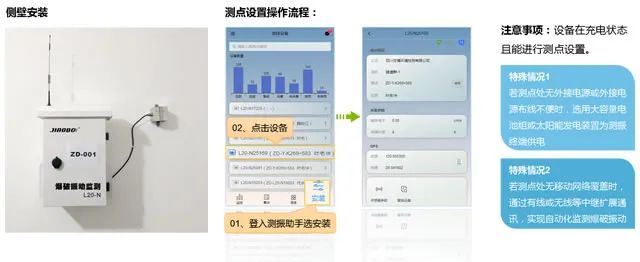

第二步:现场安装
安装要求:水平放置、刚性连接、X指向振源。

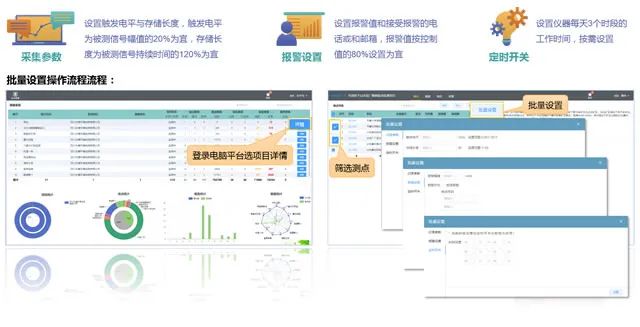

第三步:批量设置
第四步:爆次报告
每次爆破起爆后编制并提交爆次报告(监测简报),推荐使用测振助手编制和提交爆次报告。

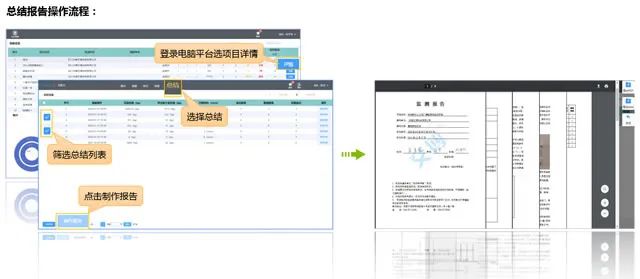

第五步:总结报告
爆破项目结束后编制并提交总结报告(期间报告) ,推荐使用监控平台编制和提交总结报告。
三、典型案例
临近既有铁路爆破振动监测监管

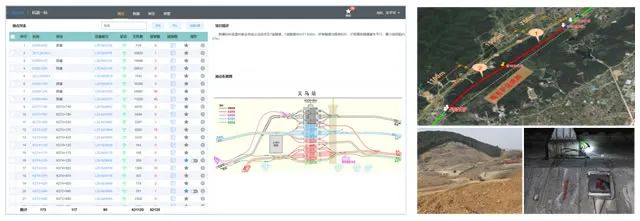

案例一:新建杭温铁路义乌段爆破振动监测
新建杭州至温州客运专线义乌段涉及7座隧道,7座隧道共4371.638m,所有隧道与既有杭长、沪昆高铁隧道基本平行,最小线间距约27m,为避免事故的发生,保障运营的铁路的安全,在既有铁路内共布置100多台设备进行实时监测。

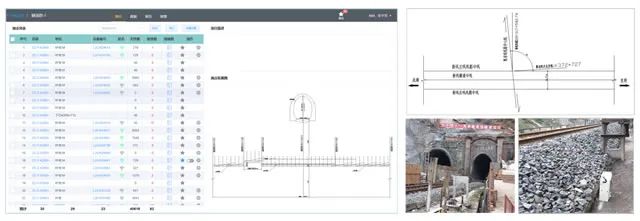

案例二:成昆铁路越西隧道爆破振动监测
新建越西隧道下穿既有越西2号隧道,平面交角约93°,新线隧道拱顶与既有线轨面间距为22.06m。通过在既有越西2号隧道内安装爆破测振仪,实时监测爆破振动影响,保障既有隧道的安全。
矿山爆破施工振动监测监管

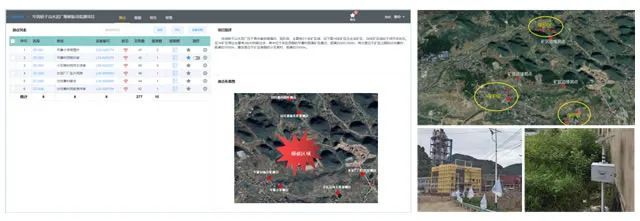

案例一:华润轿子山水泥厂爆破振动监测
华润轿子山水泥厂矿区位于贵州省安顺市,采区附近有3处村民居住点,通过在离矿区最近的居民民房内监测爆破振动,为可能产生的纠纷提供数据支撑。

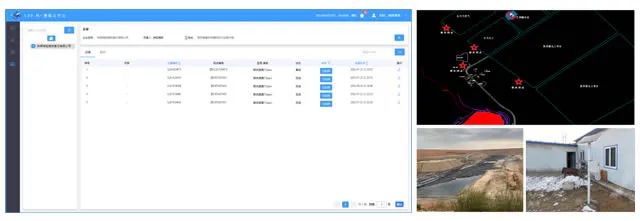

案例二:西湾露天煤矿爆破振动监测
西湾露天煤矿西湾矿田位于陕西省榆林市神木市西南部及榆阳区的东北部,矿区爆破开采作业对采区附近建(构)筑物造成潜在振动影响威胁,在采区附近重要建筑物和其他设施设备安装爆破测振仪获取爆破振动数据,评价爆破振动影响。
四、合作方式
交博科技——爆破测振仪器制造商,为客户提供更稳定、更好用、更先进的检(监)测设备,提供更周到、更完善的售后服务!
交博检测——爆破测振服务提供商,立足于爆破,与客户形成利益共同体,提供更专业的解决方案、更标准的现场作业和更灵活的合作方式!
