林圆贵
（四川交博环境检测有限公司）
摘 要：爆破安全技术是对爆破有害效应和爆破意外事故进行干预和控制的技术[[]]与措施，炸药在岩土中爆炸，约2%～20%的能量转化成弹性波在岩土中传播并引起地表振动，爆破振动并不能完全避免，但其危害在采取一定的措施后可以得到有效控制，开挖减振槽[[]]就是其中一种。
关键词：爆破有害效应 弹性波 减振槽
Abstract：Blasting safety technology is a technology and measure to intervene and control the harmful effects and accidents of blasting. Explosives explode in rock and soil, and about 2%-20% of energy is converted into elastic waves which propagate in rock and soil and cause surface vibration. Blasting vibration can not be completely avoided, but its harm can be obtained after taking certain measures. Effective control, excavation of vibration reduction groove is one of them.
Key word：Harmful effects of blasting Elastic wave Vibration absorber
1.工程地质
瓦日铁路南吕梁山隧道进口前路基部分区域地形高于线路设计，该段地质条件较为复杂，软硬不均；其中，K283+165～K283+120段为灰黑色中厚层状灰岩、隧石灰岩夹薄层钙质泥岩，整体结构较为松散，地面风化严重，属于Ⅴ类围岩；K283+400～K283+385段受地质构造影响严重，节理发育，有层状软弱面（或夹层），但其产状及组合关系尚不致产生滑动；岩层整体完性较好，呈块碎状镶嵌结构，属于Ⅲ类围岩。
2.仪器配置

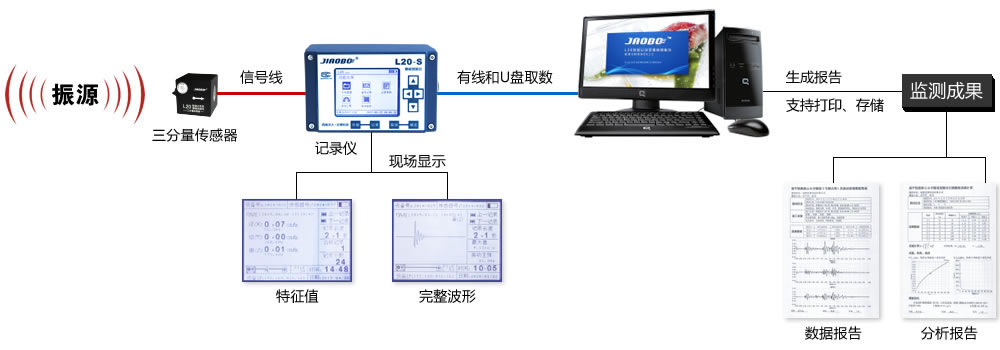

爆破测振仪是爆破振动监测的专业仪器，此次测试使用爆破测振仪L20-S，该仪器安装便捷，简单易懂，同时配备三向速度传感器，能同时记录来自水平径向、切向和铅锤方向的振动大小；仪器自带多种触发方式，均能满足项目测试要求。
性能参数
通道：3个通道，振动速度传感器
量程：0.0017～35cm/s
分辨率：0.0001cm/s
频响范围：5～500Hz
A/D精度：0.000021mm (24Bit)
时间精度：0.01ms (100k sps)
振动触阀：0cm/s～3.5cm/s
记录模式：手动、单次、循环
3.测试方法
本项目采用现场试验，后通过软件分析计算，在试验阶段，测点安装在同一水平上，单段药量、总药量、雷管段别、炮孔深度保持一致。

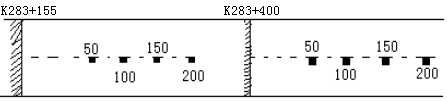

① 在K283+155～K283+120、K283+400～K283+385爆破段施工时，分别在距离爆源50m、100m、150m、200m处各布置一个监测点，收集爆破振动数据。
② 在上述爆破施工期间，测点位置距离不变，在距离爆源30m处岩线路纵向挖出一条减振沟槽，沟槽深度贯穿爆破装药最低处，收集爆破振动数据。

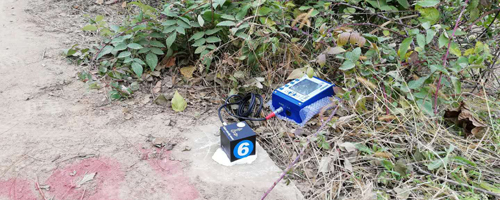

在爆破前1小时，到现场安装好仪器，传感器需与地面紧密相连，X方向指向爆源，设置好参数撤离爆破区域，待爆破完成后收取仪器，单次数据采集完成。
4.测试数据
① 爆破位置K283+155、单段药量24.6kg、总装药量116kg、孔深150cm、孔径50mm，雷管125发，段位1～11段单数段，减振沟位置K283+185下监测数据如下：
表1 Ⅴ类围岩监测数据
② 爆破位置K283+400、单段药量24.6kg、总装药量116kg、孔深150cm、孔径50mm，雷管125发，段位1～11段单数段，减振沟位置K283+430下监测数据如下：
表2 Ⅲ类围岩测点监测数据
5.分析结论
① 由表1、表2实测数据发现，爆破振动的传播与地层岩性有着直接的关系，岩层越完整密实，质点振动越大，岩层越松散破碎，质点振动越小。通过计算沟槽的减振率及邻近两侧点减振效果，见下表。

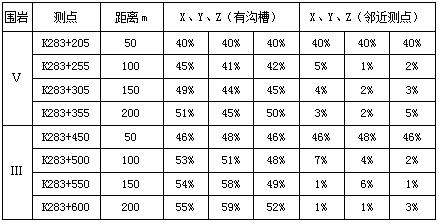

表3 沟槽的减振率及邻近两侧点减振效果

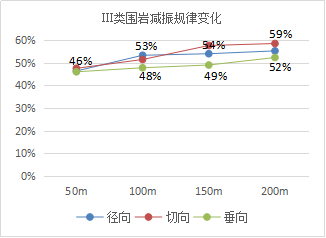

② 由表3可知：在离爆源30m处开挖沟槽，Ⅴ类岩层的200m内的减振率为40%～51%；Ⅲ类岩层的200m内的减振率为46%～59%，Ⅲ类岩层的减振率明显高于Ⅴ类岩层，岩层越完整，减振效果越好。

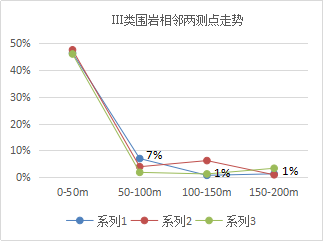

③ 沟槽距离最近测点仅20m，在Ⅴ类岩层中，最近测点的减振率为40%，其余相邻两侧点间变化率为1%～5%；在Ⅲ类岩层中，最近测点的减振率为46%，其余相邻两侧点间变化率为1%～7%。由此可见，沟槽对于近距离的质点振动最为明显。因此，在工程建设中，对于近距离的保护对象采取开挖沟槽的方式来分散振动的传播路径，能起到较好的效果。
参考文献：
[1]中国爆破振动控制技术的新进展[J] 张志毅，杨年华，卢文波，赵根，施富强 爆破.2013(02)
[2] 向家坝电站地下厂房开挖爆破振动控制关键技术[J] 徐成光,四川水力发电 2009(04)
